smt貼片元件檢驗標準規范有幾種類型？

不同類型的SMT貼片加工檢驗標準規范相互配合、相輔相成，共同為電子產品的質量保駕護航。從基礎的目視檢查到先進的X射線檢測、電性能測試，每一種檢驗方式都在各自的環節發揮著關鍵作用，今天我們就深入探究smt貼片元件檢驗標準規范有幾種類型？為相關從業者和電子制造愛好者提供全面且深入的參考。

smt貼片元件檢驗標準規范有幾種類型圖

一、外觀工藝檢驗標準：品質管控的第壹道防線

在SMT貼片加工生產線上，外觀檢驗是首當其沖的“守門員”。這類標準聚焦于元件貼裝的物理狀態和位置精度，通過目視或自動化設備進行快速篩查。

1. 元件位置與偏移規范

1.1 片式元件（電阻、電容）：允許偏移量不超過焊盤寬度的1/3，超過即判定不合格。

1.2 IC類器件：引腳必需完全覆蓋焊盤，偏移量同樣需≤1/3焊盤寬度，且極性標識方向必需100%正確。

1.3 精密器件（如BGA）：焊球共面性誤差要求≤0.15mm，偏移量需控制在0.05mm以內。

2. 焊膏印刷工藝標準

焊膏印刷質量直接影響焊接可靠性，其標準細分為三級：

2.1 理想標準：錫膏完全覆蓋焊盤（≥90%），無偏移、厚度均勻（8.31MILS）。

2.2 允收標準：覆蓋率≥85%，局部縮孔但不影響焊接。

2.3 拒收標準：印刷偏移超20%、錫膏量不足或兩點錫膏量不均。

3. 紅膠工藝控制要點

對采用紅膠工藝的雙面板，標準明確規定：

3.1 膠點必需居中，偏移導致元件與焊盤間距異常即不合格

3.2 膠量需適中，溢出寬度不得超過元件體寬的1/2

3.3 表面臟污、氣泡、欠膠均屬嚴重缺陷

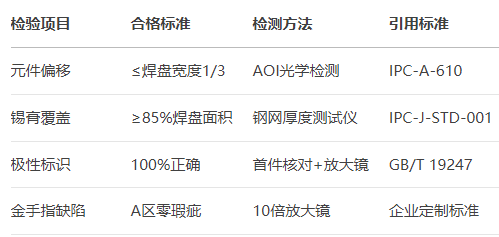

3.4 表：SMT貼片外觀檢驗關鍵指標

smt貼片元件檢驗標準規范有幾種類型圖

二、焊接質量檢驗標準：連接可靠性的科學保障

焊接是SMT貼片加工的核心工藝，其質量直接決定產品的壽命與可靠性。該標準體系依托IPC國際規范，結合材料科學和熱力學原理建立量化評價指標。

1. 焊點形態的量化要求

根據IPC-A-610標準，焊點接受條件包括：

1.1 潤濕角：必需大于75°，表明焊料充分擴散。

1.2 焊點輪廓：呈凹面狀，表面光滑無裂紋。

1.3 連接強度：CHIP元件推力測試需≥1.0kgf，QFP器件引腳拉力≥0.5kgf。

2. 典型焊接缺陷判定

2.1 橋連（短路）：相鄰焊盤間出現任何錫連接均拒收。

2.2 虛焊（枕頭效應）：BGA焊球與焊盤未熔合即判重大缺陷。

2.3 錫珠：直徑>0.13mm或密度>5個/立方英寸需返修。

2.4 氣孔率：汽車電子要求≤15%，消費類允許≤25%。

3. 特殊工藝標準

3.1 無鉛焊接：峰值溫度235-250℃，液相線以上時間45-90秒。

3.2 FPC軟板焊接：需載具固定，溫度曲線斜率≤3℃/秒防變形。

3.3 混裝工藝（SMT+THT）：采用擾流雙波峰焊，焊透率需≥75%。

2023年某知名智能手表廠曾因BGA虛焊導致批次性故障，通過引入X射線空洞率檢測（要求≤20%）和3D焊點輪廓分析，將焊接不良率從3.1%降至0.4%以內，彰顯標準落地的價值。

三、電性能與可靠性檢驗標準：產品生命周期的終及驗證

當產品通過外觀和焊接檢驗后，還需經歷嚴苛的電性能和可靠性測試，這類標準模擬產品實際使用環境，驗證設計的魯棒性。

1. 電性能測試規范

1.1 基礎參數測試：電阻值誤差≤±5%，電容容值≤±10%。

1.2 電路連通性：100%通過ICT（在線測試）或飛針測試。

1.3 功能測試：整板通電驗證，電壓/電流/頻率響應符合設計SPEC。

2. 環境適應性標準

2.1 溫循測試：-40℃~+85℃循環5次，功能不失效。

2.2 濕熱試驗：40℃/93%RH環境下96小時，絕緣阻抗＞100MΩ。

2.3 機械振動：10-500Hz隨機振動，共振點無斷裂。

3. 加速壽命驗證

高可靠性產品（汽車/醫療類）需通過：

3.1 HALT高加速壽命試驗：階梯式增加溫變率與振動量直至失效。

3.2 老化測試：125℃高溫下持續通電168小時篩選早期故障。

3.3 鹽霧腐蝕：35℃/5%NaCl噴霧72小時，焊點無腐蝕。

4. 測試功能與目的

電性能測試包括ICT（在線測試）和FCT（功能測試）。ICT主要通過通電測試驗證電氣連接是否導通，檢測電路板上的短路、斷路、元件參數錯誤等問題。FCT則是模擬產品在實際使用中的工作狀態，對產品的各項功能進行全面測試，確保產品在各種工作條件下都能正常運行。在SMT貼片加工完成后，進行電性能測試是對產品質量的把關，只有通過電性能測試的產品才能進入市場。

5. 測試方法與標準

5.1. ICT測試：ICT測試通常使用專門的測試夾具，將電路板與測試設備連接。測試設備會向電路板施加各種電信號，測量電路板上各個節點的電壓、電流等參數，并與預先設定的標準值進行比較，如對于一個電阻元件，測試設備會測量其實際電阻值，與設計值進行比對，如果偏差超出允許范圍，則判定該電阻元件存在問題。

5.2. FCT測試：FCT測試會根據產品的功能要求，設置不同的測試場景。以手機主板為例，FCT測試可能包括通話功能測試、藍牙連接測試、Wi-Fi連接測試、攝像頭功能測試等。在測試過程中，產品需要滿足各項功能指標，如通話質量清晰、藍牙連接穩定、Wi-Fi信號強度達標等，才能通過測試。

四、工藝缺陷防控：2025年技術前沿與應用實踐

在高偳SMT貼片加工中，五大工藝缺陷防控是質量管控的重點：

1. “立碑”現象防控

當01005尺寸元件兩端潤濕力不平衡時，元件會因張力差豎立。2025年先進解決方案包括：

1.1 焊盤熱平衡設計：避免一側連接大面積銅箔。

1.2 氮氣回流焊：降低表面張力15%。

1.3 動態熱補償：分區控溫使溫差＜2℃。

2. 微焊球控制技術

針對0402以下元件錫珠問題：

2.1 錫膏冷藏回溫：嚴格4小時25℃回溫防冷凝。

2.2 階梯式預熱：60-90秒緩升溫使溶劑充分揮發。

2.3 鋼網防珠設計：開口內縮5μm并作納米涂層。

3. BGA焊接可靠性提升

3.1 X-Ray 3D斷層掃描：檢測隱藏焊點缺陷。

3.2 SPC過程控制：實時監控回流焊溫度曲線。

3.3 枕焊效應預防：采用活性更高的SAC305焊膏。

五、目視檢查標準規范

1）工具與范圍

目視檢查是基礎且常用的SMT貼片元件檢驗方式。通常借助放大鏡（5X - 10X）、顯微鏡以及顯微鏡相機等工具來輔助檢查。其檢查范圍涵蓋焊點外觀、焊料量、潤濕性、元件偏移等多個方面。對于快速篩查明顯缺陷，如短路、虛焊、錫珠等問題，目視檢查具有不可替代的作用。在SMT貼片加工過程中，操作員可以在貼片完成后立即進行初步的目視檢查，及時發現一些較為突出的問題，避免問題產品進入后續復雜且成本較高的工序。

2）具體檢驗要點

2.1. 焊點外觀：合格的焊點應呈現圓錐形或光滑弧形，無棱角、毛刺或橋接現象。焊料表面應光亮，不存在氧化發黑、發灰或污濁的情況。例如在檢查電阻、電容等常見貼片元件的焊點時，要仔細觀察焊點的形狀是否規則，表面是否光滑，這能直觀反映焊接過程中的溫度、焊料成分等因素是否合適。

2.2. 元件偏移：對于貼片元件的偏移，有明確的標準要求。以常見的0402封裝元件為例，在一般消費電子產品的SMT貼片加工中，元件在X/Y方向的偏移量通常要求不超過焊盤寬度的25%，旋轉偏差控制在3度以內。但在一些對精度要求極高的航天軍工產品中，這個標準會更為嚴苛，可能X/Y方向偏移量不超過10%，旋轉偏差控制在1度以內。通過精確測量元件與焊盤之間的相對位置關系，判斷元件是否偏移。

六、自動光學檢測標準規范

1）工作原理與優勢

自動光學檢測設備通過多角度光源和先進的圖像算法來檢測焊點形狀、高度、顏色等特征。其優勢在于高效率和重復精度高，非常適用于大規模批量生產的SMT貼片加工企業。在生產線上，AOI設備可以快速對每一塊經過貼片的PCB板進行全面檢測，檢測速度與貼片機保持一定的節拍比，如1:1.2，即貼片機每完成1.2塊板的貼片，AOI設備能完成1塊板的檢測，大大提高了生產效率。

2）檢測指標與局限性

2.1. 檢測指標：AOI設備能夠精確測量焊點的各種參數，如焊點高度、寬度、面積等。對于焊點高度，不同類型的元件和應用場景有不同的標準要求。在普通電子設備中，一般要求焊點高度達到元件引腳高度的60% - 80%，以確保良好的電氣連接和機械強度。AOI設備會將檢測到的焊點參數與預先設定的標準值進行比對，判斷焊點是否合格。

2.2. 局限性：盡管AOI設備功能強大，但它也存在一定的局限性，無法檢測隱藏焊點，如BGA（球柵陣列封裝）、QFN（四方扁平無引腳封裝）等封裝形式的元件內部焊點。這些隱藏焊點的質量問題需要借助其他檢測手段來發現。

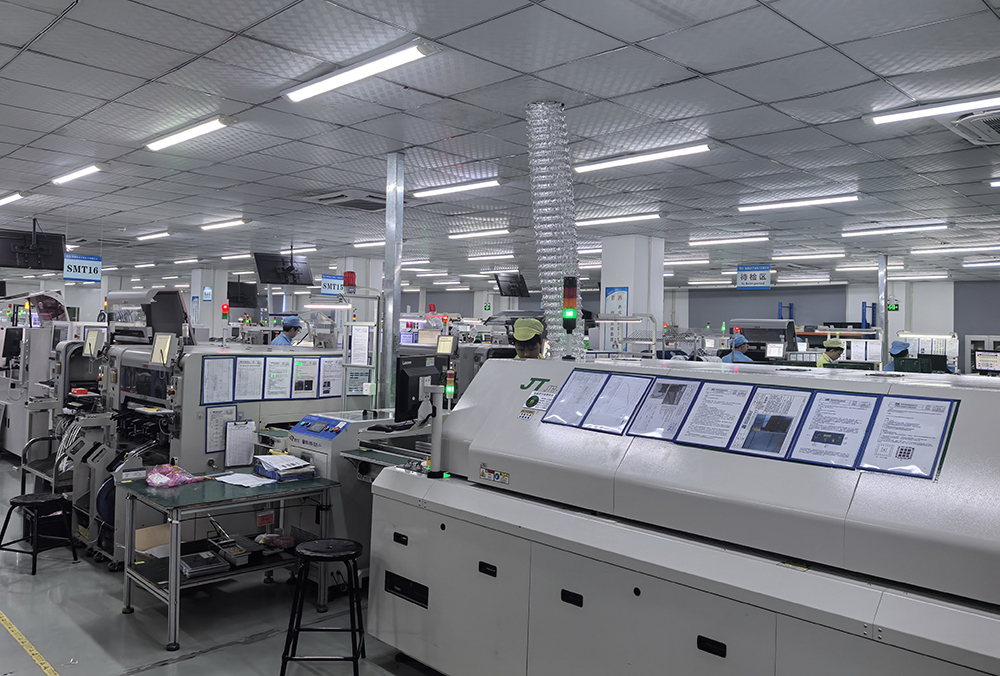

smt貼片元件檢驗標準生產廠家

七、X射線檢測標準規范

1）穿透檢測原理

X射線檢測是利用X射線能夠穿透PCB板的特性，來檢測隱藏焊點的質量。對于BGA、QFP（四方扁平封裝）等具有隱藏焊點的元件，X射線檢測是一種非常有效的手段。X射線穿透PCB板后，不同密度的物質對X射線的吸收程度不同，通過成像設備可以將焊點的內部結構清晰地顯示出來，檢測人員可以根據圖像判斷焊點是否存在空洞、虛焊、焊料分布不均勻等問題。

2）關鍵判定指標

2.1. 焊球空洞率：在BGA元件的焊接中，焊球空洞率是一個重要的判定指標，一般對于普通工業控制產品，空洞率要求≤25%；而在對可靠性要求極高的航空航天產品中，空洞率要求≤10%。過高的空洞率會影響焊點的電氣性能和機械強度，增加產品在使用過程中出現故障的風險。

2.2. 潤濕性與焊料分布均勻性：通過X射線圖像，可以觀察焊點的潤濕性，即焊料是否均勻地覆蓋在元件引腳和焊盤上，同時也能判斷焊料分布是否均勻，是否存在焊料堆積或過少的情況。理想的焊點應是焊料均勻分布，與引腳和焊盤充分潤濕，形成良好的冶金結合。

八、3D AOI/SPI標準規范（SPI：焊膏檢測儀）

1）測量功能與作用

3D AOI在普通AOI的基礎上，增加了對元件和焊點的三維測量功能，能夠更精確地檢測元件的高度、焊點的體積等參數。而SPI主要用于精確測量焊膏厚度、體積，預測焊接可靠性。在SMT貼片加工的前期，準確的焊膏印刷是保證焊接質量的關鍵。SPI設備可以在焊膏印刷后，立即對焊膏的厚度、體積進行測量，確保焊膏量符合工藝要求。

2）關鍵參數標準

2.1. 焊膏厚度偏差：一般要求焊膏厚度偏差在±10%以內為佳，如對于某一特定的PCB板，設計要求的焊膏厚度為0.15mm，那么實際測量的焊膏厚度應在0.135mm - 0.165mm之間。如果焊膏厚度偏差過大，可能導致焊接時出現少錫、虛焊或多錫、短路等問題。

2.2. 元件高度與焊點體積：3D AOI可以精確測量元件貼裝后的高度，與標準高度進行比對，判斷元件是否貼裝到位。對于焊點體積，不同類型的焊點有不同的標準體積范圍，通過測量焊點體積，可以評估焊點的質量，確保焊點有足夠的強度和良好的電氣連接。

九、基于行業標準的綜合判定規范

1）IPC標準體系

在SMT貼片元件檢驗領域，IPC（國際電子工業聯接協會）制定的一系列標準被廣泛應用，其中IPC-A-610標準詳細規定了電子組件的接受條件，包括焊點的外觀標準、元件的貼裝要求等，如對于焊點的潤濕性，IPC-A-610標準規定濕潤角應小于90度；對于元件的偏移，根據不同的元件類型和應用場景，規定了相應的允許偏移范圍。IPC-7095標準則針對BGA封裝焊接制定了專門的標準，對BGA焊球的空洞率、共面度等參數提出了嚴格要求。

2）不同行業的特殊要求

2.1. 汽車電子行業：由于汽車電子系統在車輛運行中承擔著關鍵的控制和安全功能，對SMT貼片元件的質量和可靠性要求極高。除了遵循IPC標準外，還需額外滿足J-STD-001 Class 3標準。在焊點可靠性方面，汽車電子行業要求焊點能夠承受長期的振動、高低溫循環等惡劣環境條件，因此對焊點的強度、抗疲勞性能等指標有嚴格的測試和評估要求。

2.2. 航空航天行業：航空航天產品的使用環境更為復雜和嚴苛，對SMT貼片元件的質量要求近乎苛刻。在檢驗標準上，不僅要滿足IPC標準中高等級的要求，還需要針對航空航天產品的特殊需求制定額外的檢驗規范，如對于用于航空航天的PCB板，在進行X射線檢測時，對焊球空洞率的要求可能低至5%以下，以確保產品在高可靠性要求下的長期穩定運行。

3）企業內部標準的制定與完善

除了遵循行業通用標準外，各SMT貼片加工企業還會根據自身的生產工藝、產品特點和客戶要求，制定企業內部的檢驗標準。企業內部標準通常會在行業標準的基礎上，進一步細化和嚴格化檢驗要求，如某企業在進行AOI檢測時，對于一些關鍵焊點的檢測精度要求比行業標準提高了20%，以確保產品質量的穩定性和一致性，同時企業會根據生產過程中的實際反饋和質量數據統計分析，不斷完善內部檢驗標準，提高產品質量和生產效率。

十、2025年SMT檢驗技術新趨勢

1）AI視覺檢測系統：基于深度學習的AOI設備，通過佰萬級缺陷樣本訓練，可識別0.01mm級焊錫裂紋，誤判率降低60%。

2）數字孿生應用：在虛擬環境中仿真回流焊溫度場，提前預測冷焊、偏移等缺陷，縮短試產周期50%。

3）綠色標準升級：歐盟RoHS 3.0新規要求XRF熒光光譜儀100%篩查有害物質，鎘含量限值從100ppm降至10ppm。

4）區塊鏈溯源：從錫膏批次到回流焊參數全流程上鏈，實現10年質量數據可追溯。

十一、專業SMT貼片加工服務商——百千成電子

在深圳SMT貼片加工領域，百千成電子憑借15年專業經驗，建立起完善的檢驗標準執行體系：

1. 設備配置：配備3D SPI錫膏檢測儀、AI-AOI自動光學檢測及X-Ray焊點分析系統。

2. 標準認證：通過ISO 9001及IPC-A-610 Class 3認證。

3. 工藝能力：支持01005元件貼裝、0.3mm間距BGA焊接。

4. 特殊工藝：FPC軟板、陶瓷基板、高密度模塊貼裝。

5. 百千成電子專注提供高可靠性SMT貼片加工服務，現已服務于87家智能硬件企業，年貼片點數超42億。公司采用“三階質量閥”管控：

5.1. 來料階段：依據IPC-A-610標準全檢焊盤氧化厚度。

5.2. 過程階段：實時SPC監控印刷厚度（CPK≥1.33）。

5.3. 出貨階段：功能測試+老化試驗雙重保障。

十二、總結smt貼片元件檢驗標準規范的類型

SMT貼片元件檢驗標準主要包括外觀與尺寸檢驗、功能性與可靠性測試、工藝過程控制及包裝標識核查四類。

1. 外觀與尺寸檢驗：檢查元件表面是否破損、氧化，焊盤與引腳鍍層均勻性，以及貼裝位置偏移量（如0201元件允許偏移不超過焊盤寬度的25%）。

2. 功能性與可靠性測試：通過電氣參數測試（如電壓、阻抗）、環境模擬（溫度循環、振動）及老化實驗驗證元件性能，確保長期穩定工作。

3. 工藝過程控制：涵蓋錫膏印刷厚度（±15μm）、紅膠點膠量、貼裝極性（如二極管方向）等關鍵環節，結合SPI設備實時監測工藝參數。

4. 包裝標識核查：確保包裝完好、標識清晰，避免混淆型號或批次，保障可追溯性。

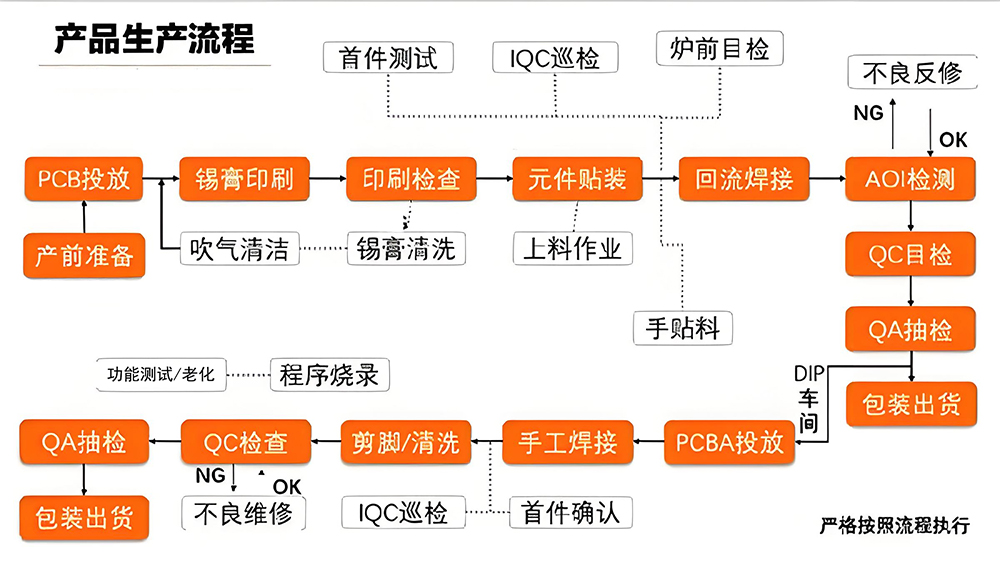

smt貼片元件檢驗標準流程圖

smt貼片元件檢驗標準規范有幾種類型？smt貼片元件行業檢驗標準和企業內部標準的有機結合，使得SMT貼片元件檢驗更加科學、規范和嚴格。只有嚴格遵循這些檢驗標準規范，才能生產出高質量、高可靠性的電子產品，滿足市場對電子產品日益增長的性能和質量需求。
