電子smt貼片加工材料有哪些種類？

SMT貼片加工的核心對象是貼片料，包括電阻、電容、IC等微型化元器件。其封裝類型如QFP、BGA等直接影響貼裝難度與焊接工藝，例如高密度BGA需配合X射線檢測焊點。元器件的集成度與耐溫性決定產品性能，而自動化貼裝能力則顯著提升生產效率，降低人工干預誤差，本文將重點介紹電子smt貼片加工材料有哪些種類？

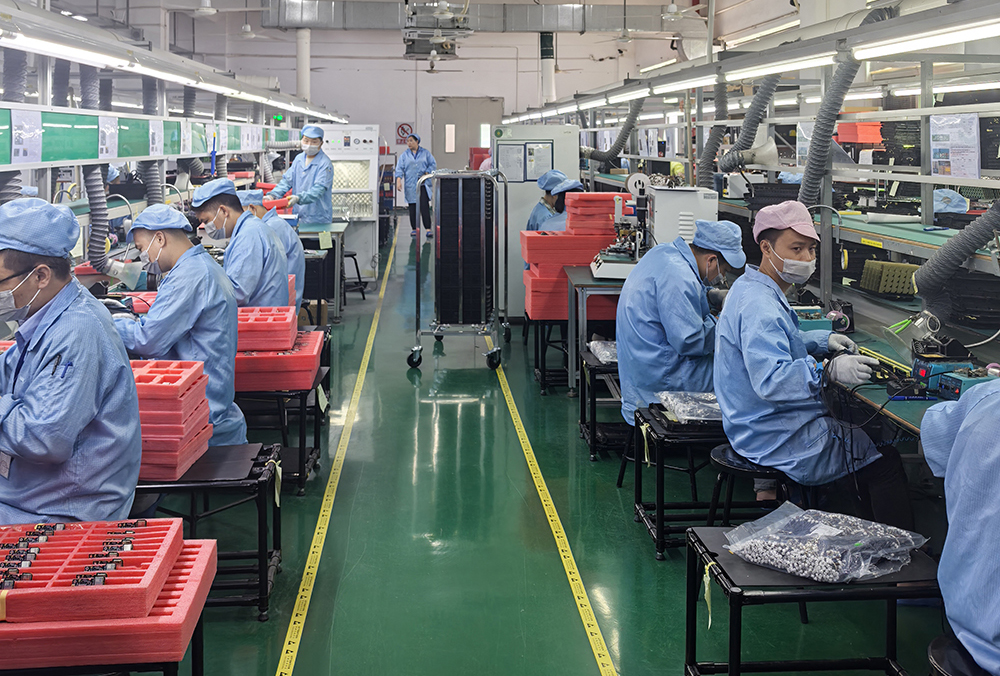

電子smt貼片加工廠圖

一、基板材料：SMT貼片加工的地基

如果說SMT貼片加工是一場建筑施工，那么基板就是底層的地基。它不僅要承載成百上千個電子元件，還要承受高溫焊接、機械振動甚至極偳環境（如高濕、高寒）的考驗。目前主流的基板材料主要分為三大類，每一類都有其獨特的生存技能。

1）FR-4環氧玻璃布板

FR-4是目前應用廣泛的基板材料，名字里的FR代表阻燃（Flame Retardant），4則指代環氧樹脂與玻璃纖維的配比等級。它的優勢幾乎寫滿了SMT貼片加工的需求清單：

1.1成本友好：原材料價格低廉，適合大規模消費電子（如手機、平板）的生產；

1.2加工穩定：熱膨脹系數（CTE）與銅箔匹配度高，回流焊時不易變形，降低貼片偏移風險；

1.3兼容性強：支持常規的錫膏焊接工藝，能適配大部分電子元件的封裝（如0402、0201電阻電容）。

1.4但FR-4并非萬能選手，它的耐溫上限約為130℃（長期使用），在5G基站、汽車電子等需要高溫場景的領域，就需要更抗造的材料。

2）高頻高速板材：5G時代的通信特工

5G通信、AIoT設備的普及，信號傳輸速度從百兆躍升至千兆，傳統FR-4的高介電常數（Dk）和高損耗因子（Df）成了拖油瓶——它們會導致信號延遲、能量損耗。這時高頻高速板材登場了。

這類材料以聚四氟乙烯（PTFE）、碳?xì)浠衔飿渲瑸榛?，通過改性技術將Dk控制在2.0-3.0（FR-4約為4.5），Df降至0.001-0.005（FR-4約為0.015），如羅杰斯（Rogers）的RO4350B板材，已被廣泛應用于5G基站天線、毫米波雷達模塊的SMT貼片加工中。它的優勢不僅體現在信號傳輸上，還能減少因信號干擾導致的貼片定位誤差——畢竟，高速信號下的失之毫厘，可能導致整個系統的謬以千里。

3）金屬基/陶瓷基板：極偳環境的防護盾

在新能源汽車的IGBT模塊、LED照明驅動電源中，電子元件需要承受大電流、高散熱需求。這時金屬基（如鋁基板、銅基板）和陶瓷基板就成了救場嘉賓。

金屬基板通過在金屬板（通常是鋁）上壓合絕緣層和銅箔，利用金屬的高導熱性快速散熱，避免元件因高溫失效；陶瓷基板（如氮化鋁AlN、氧化鋁Al?O?）則更進一步，不僅散熱效率是鋁基板的3-5倍，還能耐受800℃以上的高溫，適合航天、軍工等對可靠性要求極高的SMT貼片加工場景。

二、電子元件：SMT貼片加工的主角團

如果說基板是舞臺，那么電子元件就是演員。在SMT貼片加工中元件的封裝形式、尺寸精度、材料特性直接影響貼裝效率和焊接質量，目前主流的元件可分為被動元件、有源器件、集成電路三大類，每一類都有其適配法則。

1）被動元件：電路的調味劑

電阻、電容、電感被稱為被動三巨頭，雖然不直接處理信號，卻像菜里的鹽糖一樣，決定著電路的味道。在SMT貼片加工中，它們的選擇重點在于尺寸標準化和材料穩定性。

1.1尺寸：從早期的1206（3.2mm×1.6mm）、0805（2.0mm×1.25mm）到如今的0402（1.0mm×0.5mm）、0201（0.6mm×0.3mm），元件越小，貼片機的精度要求越高（需達到±15μm級），同時對基板的焊盤設計、鋼網開口精度也提出了挑戰；

1.2材料：MLCC（片式多層陶瓷電容）的主流介質從X7R（-55℃~+125℃，容值偏差±15%）升級到X7S（-55℃~+125℃，容值偏差±22%），以應對高溫高濕環境下的容值漂移問題；鋁電解電容則通過固態電解質替代液態電解液，解決了傳統電容在SMT回流焊中爆漿的風險。

2）有源器件：電路的動力源

二極管、三極管、MOSFET等有源器件是電路的開關與放大器，它們的性能直接決定了產品的功能。在SMT貼片加工中，這類元件對引腳共面性和可焊性要求極高——引腳如果不平整（共面度超過0.1mm），貼片機可能無法準確吸附；可焊性差（如表面氧化）則會導致虛焊，影響電路導通。

以MOSFET為例近年來流行的QFN封裝（四方扁平無引腳）通過底部大面積散熱焊盤提升功率密度，但對SMT加工的回流焊溫度曲線提出了嚴格要求：升溫速率需控制在3℃/s以內，避免焊盤與芯片底部因熱膨脹不均產生裂紋。

3）集成電路（IC）：電路的大腦

從微控制器（MCU）到射頻芯片（RF IC），IC是電子設備的核心大腦。在SMT貼片加工中IC的封裝形式（如BGA、QFP、CSP）直接決定了貼裝的難度與可靠性。

3.1 BGA封裝（球柵陣列）：芯片底部的錫球既是連接點也是散熱通道，貼裝時需通過X-Ray檢測錫球高度與共面性（偏差需≤0.05mm），回流焊后還要進行返修（如用熱風腔局部加熱）；

3.2 CSP封裝（芯片級封裝）：尺寸接近芯片本身（封裝面積≤芯片面積的1.2倍），貼片精度要求達到±10μm級，稍有偏移就可能導致引腳與焊盤錯位，引發短路或開路。

三、焊料與輔助材料：SMT貼片加工的粘合劑

完成元件貼裝后，焊接是SMT加工的醉后一道關鍵工序，這時焊料與輔助材料就像膠水，將元件與基板牢牢連接在一起。從傳統的有鉛焊料到如今的無鉛焊料，從液態助焊劑到免清洗涂層，這些材料的迭代史，正是SMT貼片加工向高可靠、低污染方向發展的縮影。

1）焊料：從有毒到綠色的進化

焊料是連接元件與基板的橋梁，其成分直接影響焊接強度與可靠性，錫膏堪稱SMT貼片加工的核心材料，其性能直接影響焊接質量和電氣連通性。在深圳百千成電子的高密度主板生產線上，工程師會根據產品特性嚴格篩選：

1.1成分類型：含鉛錫膏（如Sn63/Pb37）機械性能優異，而無鉛錫膏（如SAC305）滿足RoHS環保要求，已成為主流。

1.2顆粒形態：從傳統的球狀顆粒到新型的樹枝狀顆粒，粒徑范圍在20-45μm之間，直接影響印刷精度。

1.3助焊體系：免清洗型（RMA）與水洗型（WS）各具優勢，前者殘留少，后者活性更強。

1.4貼片加工產線上，錫膏印刷是首道關鍵工序。百千成電子采用全自動光學檢測（SPI）系統，實時監控0.1mm間距器件的印刷質量，確保錫膏厚度誤差控制在±10μm以內。

1.5有鉛焊料：早期主流為Sn-Pb合金（如Sn63Pb37），熔點183℃，潤濕性好，焊接后焊點光亮飽滿。但由于鉛的毒性，歐盟RoHS指令（2003年）已全面限制其使用；

1.6無鉛焊料：目前常用的是Sn-Ag-Cu（SAC305，含錫96.5%、銀3%、銅0.5%），熔點217℃，雖比有鉛焊料高34℃，但無鉛環保，抗疲勞性能更優。針對不同場景，還有Sn-Cu（低成本）、Sn-Bi（低溫焊接，熔點138℃）等變體，其中Sn-Bi焊料已在LED燈珠、消費電子的小型化焊接中廣泛應用。

2）助焊劑：焊接的催化劑

助焊劑是焊料的助手，主要作用是清除金屬表面氧化物、降低焊料表面張力，確保焊料均勻鋪展。根據活性和殘留量，助焊劑可分為松香型（RMA）、有機型（OA）、無機型（OA）三類，而在SMT貼片加工中，常用的是免清洗型助焊劑（低固含量，殘留少）。

如某頭部電子廠的SMT產線曾因助焊劑殘留導致電容引腳腐蝕，后來改用低鹵素免清洗助焊劑，配合氮氣保護回流焊（減少氧化），焊點不良率從0.3%降至0.05%。這說明，助焊劑的選擇不僅要考慮焊接效果，還要匹配后續的清洗工藝（如是否需要水清洗、溶劑清洗）。

3）其他輔助材料：細節決定成敗

除了焊料和助焊劑，SMT貼片加工還離不開一些小而精的輔助材料：

3.1 鋼網：用于錫膏印刷，其開口尺寸、厚度（0.1mm~0.15mm）需與元件焊盤精準匹配，否則會導致錫量不足或連錫；

3.2 清洗劑：針對需要清洗的PCB（如汽車電子），需使用低腐蝕性的水基清洗劑或溶劑清洗劑，避免損傷基板和元件；

3.3 底部填充膠：用于BGA、CSP等底部懸空的封裝，通過環氧樹脂填充縫隙，提升抗跌落可靠性（可承受5000G以上的沖擊）。

鋼網在SMT貼片加工的焊膏印刷環節起著至關重要的作用。它是一種具有特定圖案和開孔的金屬薄板，通常由不銹鋼制成。在印刷焊膏時，鋼網被放置在PCB基板上方，通過刮刀將焊膏均勻地刮過鋼網的開孔，使焊膏精確地印刷到PCB基板的焊盤上。

鋼網的開孔尺寸、形狀和位置精度直接影響著焊膏印刷的質量和精度。如果鋼網的開孔尺寸過大或過小，可能會導致焊膏印刷量過多或過少，從而引發焊接缺陷，目前先進的激光切割技術和電鑄技術能夠制造出高精度、高分辨率的鋼網，滿足了日益復雜的電子產品的焊接需求。

四、PCB基板：電子元件的承載平臺

作為SMT貼片加工的物理載體，PCB基板的選擇至關重要：

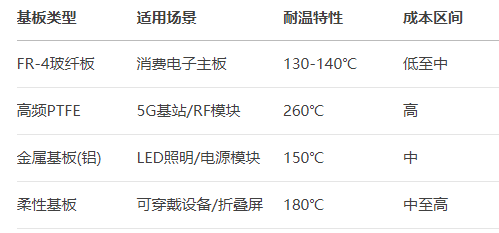

電子smt貼片加工材料有哪些種類圖

在百千成接手的智能手表項目中，采用0.2mm厚柔性基板，配合激光切割工藝，實現曲面貼裝，使產品通過10萬次彎折測試。在SMT貼片加工流程中，膠粘劑承擔著固定與防護的雙重使命：

1）貼片紅膠：環氧樹脂基材料通過點膠工藝施加，在波峰焊前固定元件。

2）底部填充膠：用于芯片級封裝（CSP），通過毛細作用滲透至芯片底部，增強機械強度。

3）導熱粘接膠：含銀或氧化鋁填料，兼具粘接與散熱功能。

4）在汽車電子控制器生產中，百千成工程師會為每個BGA芯片精準計算點膠量，確保膠體充分覆蓋焊點側壁又不致短路，使產品通過嚴苛的振動測試。

五、封裝材料：芯片的防護鎧甲

在高偳SMT貼片加工中，封裝材料直接影響器件可靠性：

1）塑封料(EMC)：環氧模塑料保護芯片免受濕氣腐蝕。

2）陶瓷封裝：用于航天/軍工領域，氣密性達10??Pa·m3/s。

3）底部填充材料：流動時間控制在15秒內，快速填充0.03mm間隙。

4）當百千成為醫療設備客戶生產ECG監測模塊時，采用低應力塑封料，使芯片在-40℃至125℃循環測試中保持穩定。

六、清洗材料

元件間距縮小至0.3mm，清洗工藝愈發關鍵：

1）水基清洗劑：環保型配方，適用于精密連接器。

2）半水基清洗劑：平衡清洗力與材料兼容性。

3）溶劑型清洗劑：快速去除高粘度殘留物。

4）在百千成電子的汽車電子產線，采用閉環式清洗系統，使清洗劑回收率達85%，助焊劑殘留控制在μg/cm2級。

七、輔助耗材：生產線的無名英雄

SMT貼片加工的高效運行離不開基礎耗材支撐：

1）鋼網：不銹鋼激光切割網板，開孔精度±5μm。

2）吸嘴：陶瓷/鎢鋼材質，適應01005至40mm元件。

3）載具：合成石治具耐溫達300℃，熱變形<0.05%。

4）百千成電子采用智能鋼網管理系統，實時記錄每張鋼網的使用次數，在達到20萬次印刷后自動提示更換，避免因網板磨損導致的下錫不良。

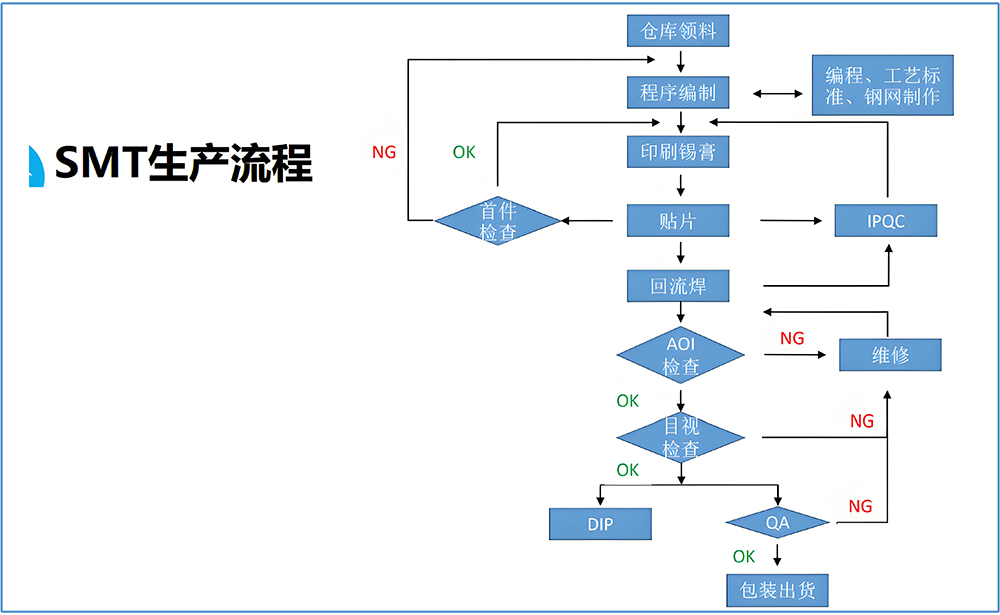

電子smt貼片加工流程圖

八、材料選擇的底層邏輯：從能用到好用的跨越

看到這里或許有人會問：SMT貼片加工的材料這么多，該怎么選？其實，材料選擇的核心邏輯只有兩個詞：適配性與前瞻性。

所謂適配性是指材料要與產品需求、生產工藝深度綁定，如消費電子需要低成本、高良率的FR-4基板+0402元件+Sn-Ag-Cu焊料組合；而汽車電子則需要耐溫150℃以上的聚酰亞胺基板+底部填充膠+無鉛焊料，以確保在-40℃~125℃的極偳溫度下長期穩定工作。

所謂前瞻性則是要預判行業趨勢，AIoT設備的小型化（如TWS耳機芯片封裝尺寸縮小至0.5mm×0.5mm）、5G通信的高頻化（毫米波頻段要求基板Dk＜2.5）、新能源汽車的高功率化（IGBT模塊需要更高散熱的陶瓷基板），材料廠商正在加速研發：低介電常數的高速板材、可激光修復的BGA焊料、生物基可降解的助焊劑……這些新材料，正在為SMT貼片加工的下一個十年注入新動能。

1、材料是根，SMT貼片加工是葉

從基板到元件從焊料到助焊劑，每一種材料都是SMT貼片加工的基因密碼。它們不僅決定了產品的性能與可靠性，更推動著整個電子制造行業向更小、更快、更綠的方向進化。對于制造企業而言，理解材料的特性、掌握材料的選擇邏輯，就是在為產品競爭力打地基；而對于行業來說，材料的創新迭代，則是SMT貼片加工技術持續突破的源動力。

當我們下次拿起一部手機、打開一臺新能源汽車的車載系統時，不妨多一份敬畏——那些看不見的材料，正以沉默的方式，支撐著我們與數字世界的每一次連接。而SMT貼片加工的魅力，也正在于此：它用精密的技術，將無數材料編織成改變世界的科技產品。

九、新興材料：技術迭代的驅動力

2025年行業數據顯示，創新材料推動SMT貼片加工技術持續進化：

1）低溫焊料：熔點降至138℃，使柔性基板貼裝良率提升15%。

2）導電膠：方阻<0.001Ω·cm，取代傳統焊點。

3）納米涂層：使PCB耐濕性提升10倍。

4）百千成研發團隊已成功應用石墨烯增強焊料，使服務器電源模塊的熱疲勞壽命延長3倍，客戶返修率下降40%。

十、材料選用策略：成本與性能的平衡藝術

在SMT貼片加工實踐中需遵循科學選材原則：

1. 匹配性原則：汽車電子優先選用AEC-Q200認證材料。

2. 可制造性：大尺寸BGA需搭配高坍落度錫膏（坍落度>80%）。

3. 供應鏈安全：關鍵材料保持3家以上合格供應商。

百千成電子建立材料數據庫，涵蓋300+種材料的工藝參數，為新項目選型提供數據支撐，縮短試產周期30%。

十一、材料科學賦能智造升級

當一塊搭載2000個元件的5G模塊完成檢測，其背后是八大類材料在SMT貼片加工流程中的精密協作。據IPC國際協會預測，到2028年全球電子封裝材料市場將突破千億美元，其中納米復合材料的年復合增長率高達18.7%。

在深圳這座電子制造之都，百千成電子憑借十五年材料應用經驗，已形成獨特的貼片加工技術體系。公司配備全系列ASM/Siplace貼片線，支持01005元件貼裝和0.2mm pitch BGA焊接，月產能達5億點。無論您需要小批量柔性生產還是佰萬級規模制造，百千成團隊都能提供從材料選型到過程管控的一站式解決方案。

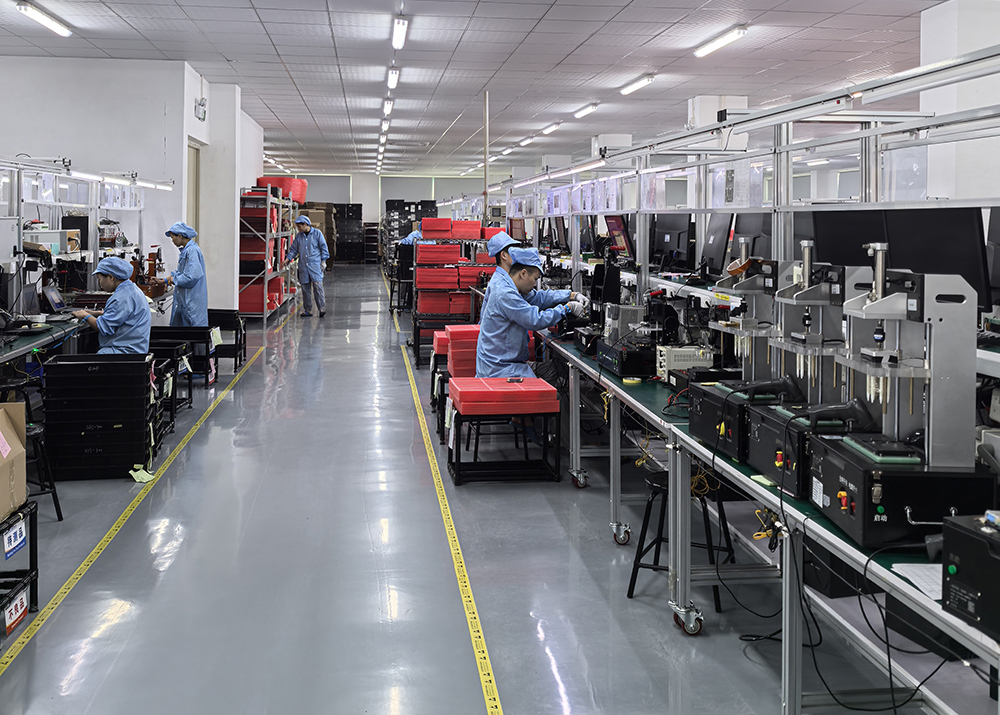

電子smt貼片加工廠家圖

電子smt貼片加工材料有哪些種類？現代SMT貼片加工材料注重環保與效能，無鉛焊膏替代傳統含鉛焊料，滿足環保法規；免洗助焊劑減少清洗工序，降低化學殘留風險；水基清洗劑替代溶劑型方案，減少環境污染，同時低溫焊膏適配熱敏感器件，避免基材損傷，實現工藝優化與成本控制的雙贏。
