smt貼片加工元件拆焊技術要求有哪些？

SMT貼片加工的基本工藝流程包括錫膏印刷、零件貼裝、回流焊接、AOI光學檢測、維修、分板等環節。每個環節都緊密相連，任何一個環節出現問題，都可能影響到產品的質量。而元件拆焊作為維修環節中的關鍵技術，直接關系到能否在不損壞PCB板和其他元器件的前提下，準確、高效地更換故障元件，恢復產品的正常功能。那么詳細的smt貼片加工元件拆焊技術要求有哪些？面我們將深入探究這一技術領域的奧秘，為您全面解析SMT貼片加工元件拆焊技術的各項要點，助力您在電子制造工作中更加得心應手。

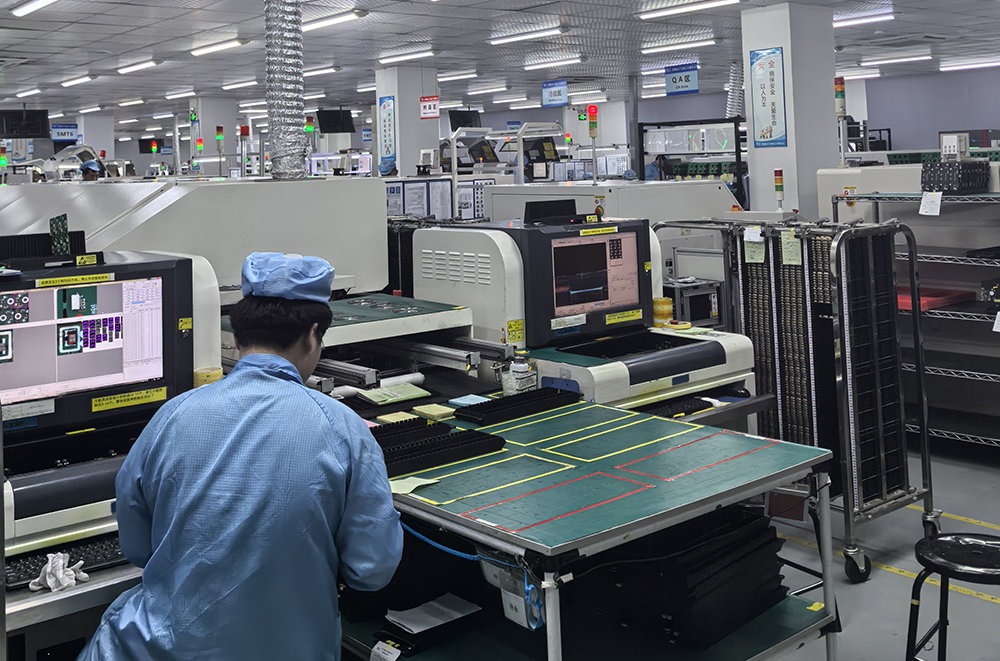

smt貼片加工元件拆焊技術生產圖

在深圳一家電子制造車間內，高級技師李工正使用熱風戧精準拆卸一塊智能手機主板上故障的BGA芯片。他的雙手穩定而精準，熱風溫度控制在正負3度范圍內，整個過程僅用時15秒，周?chē)鷶?shù)十個微型元件毫發無損。

這種高難度拆焊操作正是現代SMT貼片加工中的核心技術之一。隨著電子設備向微型化、高密度化發展，SMT貼片加工中的拆焊技術已成為決定維修效率和產品質量的關鍵環節。

一、SMT貼片加工元件拆焊的五大技術硬指標

那么合格的SMT貼片加工廠，需要掌握哪些元件拆焊的核心技術？結合IPC-A-610電子組裝驗收標準及行業實踐，以下五大要求缺一不可。

1. 設備與工具：精準匹配元件特性

拆焊設備的選擇，本質上是“量體裁衣”。不同封裝、尺寸、材料的元件，對設備的要求截然不同。

1.1小型化元件（0402/0201）：這類元件體積小、焊盤間距窄（僅0.15mm），必需使用高精度熱風戧（溫度控制精度±5℃）或激光拆焊設備。普通熱風戧的風量過大，容易吹飛周邊小型電阻電容；而激光拆焊通過聚焦光斑（直徑≤0.3mm），可在局部加熱的同時保護周?chē)?/span>

1.2 BGA/CSP封裝元件：作為SMT貼片加工中的“貴族”，BGA芯片的拆焊對設備要求高。專業的BGA返修臺需具備三溫區獨立控溫（預熱區、恒溫區、回流區），溫度曲線誤差≤±3℃；同時配備光學對位系統（精度≤0.02mm），確保拆焊后焊盤位置與原設計一致。某汽車電子廠商曾因使用普通返修臺拆焊BGA芯片，導致焊球偏移0.1mm，在大電流測試中出現虛焊，損失超百萬元。

1.3特殊材料元件：如陶瓷電容、高頻芯片（FR4以外的基板），需使用紅外返修臺或真空吸嘴。陶瓷電容導熱性差，傳統熱風加熱易導致內部應力開裂；真空吸嘴則能避免機械應力損傷精密芯片。

2. 溫度曲線：決定元件生死的關鍵參數

溫度控制是拆焊的靈魂。無論是熱風戧還是返修臺，核心都是通過精確的溫度曲線，讓焊料從固態→液態→固態的相變過程可控，同時避免元件或PCB因過熱受損。

以BGA芯片拆焊為例，標準的溫度曲線需經歷四個階段：

2.1預熱階段（100-150℃）：持續60-90秒，目的是去除PCB和元件表面的潮氣（避免爆米花效應），同時緩慢升溫減少熱應力。某企業曾因跳過預熱直接升溫，導致多層PCB內層分層。

2.2恒溫階段（150-200℃）：持續60-120秒，讓助焊劑充分活化，分解氧化物，降低焊料表面張力。若溫度過低，助焊劑無法有效清潔焊盤；過高則會加速元件老化（如電容電解液蒸發）。

2.3回流階段（200-260℃）：峰值溫度需控制在焊料熔點以上（錫鉛焊料235℃，無鉛焊料260℃），持續時間5-10秒。超過260℃會導致無鉛焊料中的鉍元素析出，形成脆性金屬間化合物（IMC），降低焊接強度。

2.4冷卻階段（≤200℃）：降溫速率需≤3℃/秒，過快冷卻會導致焊料內部產生應力，引發裂紋。

2.5實際操作中，加工廠需根據具體元件調整曲線：如FPC柔性電路板（耐溫≤150℃），需降低預熱溫度并縮短恒溫時間；而高頻PCB（含聚四氟乙烯基板）則需提高峰值溫度，因其導熱性差、熱容大。

3. 操作手法：“手穩心細”的經驗主義

即便設備再先進，操作人員的經驗仍是拆焊成敗的關鍵。SMT貼片加工廠的返修工程師，往往需要3-5年的實戰訓練才能獨立上崗。

3.1吸嘴的選擇與使用：拆焊小元件時，需根據元件尺寸匹配吸嘴（如0402用φ1.0mm吸嘴，0201用φ0.7mm吸嘴）。吸嘴壓力需調整至“剛好吸附元件但不壓裂本體”——壓力過小會掉件，過大則可能壓壞陶瓷基板的元件。

3.2角度與速度：用熱風戧拆焊時，戧口需與PCB呈45°角，距離3-5mm勻速移動（速度約5mm/秒）。若角度過小，熱風會吹飛周邊錫膏；速度過快則局部溫度不足，導致焊料未完全熔化而拉扯元件。

3.3輔助工具的配合：拆焊精密元件時，需配合放大鏡（10-20倍）或顯微鏡（50倍以上）觀察焊盤狀態；使用鑷子固定元件時，需選擇防靜電材質（避免ESD損傷），且力度均勻——某新手曾因鑷子用力過猛，導致0201電阻引腳斷裂，嵌入PCB無法取出。

4. 材料保護：PCB與元件的“雙重防護”

拆焊過程中，PCB和元件都是“易碎品”，需全方位保護：

4.1PCB防護：拆焊前需在PCB背面貼高溫膠帶（耐溫≥300℃），防止熱風戧氣流吹飛小的貼片元件（如電阻、電容）；對于多層板，需重點保護內層線路（通過局部遮蔽），避免因熱膨脹導致線路斷裂。

4.2元件防護：精密元件（如MEMS傳感器、時鐘芯片）需在拆焊前涂抹導熱硅脂（降低熱傳導差異），或使用專用載具固定（避免機械應力）；BGA芯片拆焊后，需立即清理焊盤殘留的焊膏（防止氧化），并用氮?dú)獗Ｗo(hù)存放。

4.3環境控制：拆焊車間需保持恒溫（25±5℃）、恒濕（濕度40-60%RH），避免靜電（ESD防護要求≤100V）；使用無水乙醇清潔焊盤時，需用無塵布單向擦拭（避免劃傷銅箔）。

5. 工藝驗證：拆得掉更要裝得好

拆焊完成后加工廠需通過一系列驗證，確保修復后的質量不低于原工藝：

5.1外觀檢測：用AOI（自動光學檢測）設備檢查焊盤是否平整（高度差≤0.05mm）、是否有殘留焊膏（直徑≤0.1mm）；用X-Ray檢測BGA焊球（共面度≤0.1mm，空洞率≤15%）。

5.2電性能測試：通過ICT（在線測試儀）驗證導通電阻（需≤100mΩ）、絕緣電阻（≥100MΩ）；對高頻元件（如射頻芯片），需用網絡分析儀測試駐波比（≤1.5）。

5.3可靠性驗證：抽樣進行高低溫循環測試（-40℃~85℃，500次循環）、振動測試（5-2000Hz，加速度5g），確保修復后的元件在極限環境下仍能穩定工作。

5.4某汽車電子客戶曾要求：拆焊返修后的PCB板，必需通過AEC-Q100認證（汽車級可靠性標準）。為此加工廠專門增加了冷熱沖擊測試（-55℃~125℃，1000次循環），以99.8%的良率通過驗證，成功拿下訂單。

二、從能拆到精拆：SMT貼片加工的技術進化

表面貼裝技術（SMT）作為現代電子制造的支柱工藝，已廣泛應用于從消費電子到航空航天設備的各個領域。與傳統的穿孔插裝技術相比，SMT實現了更小的組件尺寸和更短的信號傳輸路徑，顯著提高了產品可靠性和生產效率。

回到開頭老王的場景，他選擇了使用BGA返修臺：先通過光學對位系統將熱風噴嘴精準對準芯片中心，設置溫度曲線（預熱120℃/90秒→恒溫180℃/120秒→回流260℃/8秒→冷卻≤3℃/秒），全程通過顯微鏡觀察焊料熔化狀態。3分鐘后，芯片被平穩取下，焊盤表面平整無損傷；重新植球、貼裝、回流焊接后，AOI檢測顯示無缺陷，電性能測試一次通過。

這個案例正是SMT貼片加工元件拆焊技術的縮影——它不僅需要先進的設備，更需要對溫度、壓力、時間的精準把控；不僅考驗工程師的經驗，更需要企業建立標準化的工藝體系。

在2025年的電子制造行業，隨著AI質檢、機器人拆焊等新技術的普及，拆焊環節的自動化程度將進一步提高，但核心的技術要求不會改變：對元件特性的深度理解、對溫度曲線的精準控制、對操作細節的及致追求。這些隱形的技術沉淀，終將成為SMT貼片加工廠在激烈競爭中脫穎而出的硬實力。

對于電子制造企業而言，選擇一家掌握優質元件拆焊技術的SMT貼片加工廠，不僅是對產品質量的保障，更是對研發周期、客戶信任的投資。畢竟在小到0201，大到BGA的精密世界里，每一次穩定的拆焊，都是對中國智造的一次微小但堅定的注腳。

在SMT貼片加工過程中，即使采用先進的自動化設備，焊接不良率仍不可避免。據統計，一條高精度SMT產線每小時可完成10萬次貼裝操作，而其中約0.02%的焊點可能需要返修。這要求技術人員掌握精湛的拆焊技術，以小的代價修復價值不菲的電子組件。

三、三類SMT元件的拆焊技術全解析

1. 引腳數少的貼片元件處理技巧

0402、0603、0805封裝的電阻、電容以及二極管、三極管等元件是SMT貼片加工中常見的組件。這些元件體積小、引腳少，拆焊操作相對簡單但需要精細控制。

電阻、電容、二極管、三極管等屬于少引腳SMD元件，它們的引腳數量通常在2至4個之間，體積相對較小，在電路板上占用的空間有限。這些元件的引腳一般為軸向或徑向引出，引腳間距相對較大，焊接和拆焊操作相對較為簡單。然而，由于其體積小，在操作過程中需要更加小心，避免因用力不當導致元件損壞或引腳折斷。

正確操作步驟：

1.1 在PCB板的一個焊盤上預先鍍錫。

1.2 用防靜電鑷子將元件精準定位并固定在安裝位置。

1.3 用恒溫烙鐵（推薦溫度320±10℃）焊接已鍍錫焊盤上的引腳。

1.4 松開鑷子，用焊錫絲焊接其余引腳。

1.5 拆卸時，用烙鐵同時加熱元件兩端焊點，焊錫熔化后輕提元件即可取下。

1.6 常見錯誤：使用烙鐵施加過大壓力導致焊盤脫落；加熱時間過長造成周邊元件受熱損傷；使用不合適的烙鐵頭導致焊接點冷焊。

2. 多引腳寬間距元件的拆焊策略

對于QFP、SOP等引腳較多但間距較寬（大于0.65mm）的集成電路，SMT貼片加工需要采用進階技巧。

2.1 焊接步驟：首先在PCB板的焊盤上預置適量的焊錫。然后，左手使用鑷子夾持元件，將其準確地放置在焊盤上，并輕輕按壓固定，確保元件引腳與焊盤良好接觸。右手持烙鐵，將烙鐵頭加熱已預置焊錫的焊盤，使焊錫熔化，從而焊接元件的一個引腳。在焊接過程中，要注意控制烙鐵頭的溫度和加熱時間，避免過熱損壞元件。焊接好一個引腳后，元件的位置已基本固定，此時可以松開鑷子，用焊錫絲焊接其余的引腳。焊接時，應從元件的另一側開始，逐個引腳進行焊接，確保每個引腳都焊接牢固，焊點飽滿、光滑，無虛焊、短路等缺陷。

2.2 拆焊步驟：當需要拆卸這類元件時，用烙鐵同時加熱元件兩端的焊錫。將烙鐵頭分別接觸元件的兩個引腳焊點，使焊錫迅速熔化。在焊錫熔化的瞬間，輕輕向上提起元件，即可將其從電路板上取下。在操作過程中，要確保烙鐵頭與焊點充分接觸，加熱均勻，使焊錫能夠同時熔化。如果加熱時間過長或溫度過高，可能會導致元件過熱損壞或電路板焊盤脫落，此外在提起元件時，動作要輕緩，避免用力過猛折斷元件引腳。

2.3 專業操作流程：

2.3.1 先在定位焊盤上鍍錫。

2.3.2 用尖頭鑷子精確夾持元件，焊接固定一個引腳。

2.3.3 用焊錫絲逐點或拖焊完成其余引腳焊接。

2.3.4 拆卸操作：推薦使用熱風戧系統，溫度設定在300-350℃之間。

2.3.5 一手持熱風戧以畫圓方式均勻加熱焊點。

2.3.6 另一手用鑷子待焊錫完全熔化時輕提元件取下。

2.3.7關鍵點：熱風戧距離元件保持1-2厘米，避免局部過熱；使用熱屏蔽材料保護周邊敏感元件；控制加熱時間在5秒以?xún)?nèi)，防止PCB分層。

3. 元件特點與應用場景

多引腳寬間距元件，如一些功率較大的集成電路（IC）、連接器等，其引腳數量較多，一般在10個以上，但引腳間距相對較寬，通常大于1mm。這類元件在電子設備中常用于實現信號傳輸、功率轉換等重要功能，在通信設備、電源模塊等產品中應用較為廣泛。由于其引腳數量多，焊接和拆焊的難度相對較大，需要更加精細的操作和合適的工具。

4. 焊接與拆焊方法

4.1 焊接步驟：與少引腳元件類似，先在PCB板的焊盤上預置焊錫。然后，使用鑷子夾持元件，將其放置在焊盤上，使元件引腳與焊盤對齊。先焊接元件的一個引腳作為基準，確保元件位置準確無誤。焊接基準引腳時，要注意控制焊接時間和溫度，使焊點牢固且美觀。

之后使用焊錫絲依次焊接其余的引腳。在焊接過程中，可以使用放大鏡或顯微鏡輔助觀察，確保每個引腳都與焊盤良好連接，焊點質量符合要求。對于一些引腳較多的元件，為了保證焊接質量，可以采用分段焊接的方法，即先焊接一部分引腳，檢查元件位置是否偏移，如有偏移及時調整，然后再焊接剩余的引腳。

4.2 拆焊步驟：對于多引腳寬間距元件的拆卸，推薦使用熱風戧。首先，將熱風戧的溫度和風速調整到合適的范圍。溫度一般設置在250℃至350℃之間，風速根據元件的大小和引腳數量進行調整，通常為3至5檔。一手持熱風戧，將熱風均勻地吹向元件的引腳焊點，使焊錫逐漸熔化。

在加熱過程中，要不斷移動熱風戧，避免局部過熱。另一手持鑷子，當觀察到焊點的焊錫開始熔化時，迅速用鑷子夾住元件，將其從電路板上取下。在操作過程中，要注意鑷子的夾持位置，應選擇在元件的邊緣或引腳根部，避免夾到元件的本體造成損壞，同時要確保在焊錫完全熔化后再移除元件，否則可能會導致引腳折斷或焊盤脫落。

5. 高密度微間距元件的拆焊藝術

BGA、CSP和0.3mm間距以下QFP元件代表著SMT貼片加工中的高難度挑戰。這些元件引腳隱藏在封裝下方或極其微小，傳統工具無法觸及。

BGA（球柵陣列封裝）和QFP（四方扁平封裝）等元件屬于高引腳密度元件，它們具有引腳數量眾多、引腳間距極小的特點，如BGA元件的引腳以球形焊點的形式分布在元件底部，引腳間距通常在0.5mm至1.27mm之間，引腳數量可達數百個；QFP元件的引腳呈鷗翼形向外延伸，引腳間距一般在0.3mm至0.8mm之間，引腳數量也較多。這類元件在電子設備中廣泛應用于高性能計算、通信、圖像處理等領域，如手機中的CPU、顯卡中的GPU等。由于其引腳密度高、間距小，焊接和拆焊的難度極大，對技術要求和操作精度極高。

高精度拆焊方法：

5.1 使用三區以上熱風返修工作站。

5.2 底部預熱臺設定150-180℃（防止PCB變形）。

5.3 上部熱風頭精確對準元件位置，溫度280-320℃。

5.4 添加助焊劑增強焊點熔化均勻性。

5.5 使用紅外溫度計實時監控元件表面溫度。

5.6 達到共晶點（有鉛183℃，無鉛217℃）時用真空吸筆吸取元件。

5.7 東莞野火科技新專利技術通過視覺識別4個Mark點，利用算法甄別減少采樣誤差，再通過PID調節計算拆裝路徑，大幅提升高密度元件拆焊精度。

6. 焊接與拆焊要點

6.1 焊接要點：在焊接高引腳密度元件時，首先要確保元件引腳與PCB板焊盤的精確對齊?？梢允褂脤?zhuān)門的定位治具或在顯微鏡下進行操作，將元件準確地放置在焊盤上。先焊好一個引腳作為定位基準，然后使用錫絲焊接其余的引腳。在焊接過程中，要密切關注引腳與焊盤的對齊情況，如有偏移應及時調整。

對于BGA元件，還需要注意錫球的熔化情況，確保每個錫球都能與焊盤良好連接。焊接時，可以采用回流焊的方法，將電路板放入回流焊爐中，按照預設的溫度曲線進行加熱，使焊錫熔化并實現焊接。在回流焊過程中，要嚴格控制溫度曲線和加熱時間，避免溫度過高或過低導致焊接不良。

6.2 拆焊要點：高引腳密度元件的拆焊主要使用熱風戧。在拆焊前，需要在元件表面均勻地涂抹一層助焊劑，以降低焊錫的表面張力，提高焊錫的流動性，便于拆焊。用鑷子夾住元件，使用熱風戧均勻地加熱元件的所有引腳，使焊錫同時熔化。在加熱過程中，要注意控制熱風戧的溫度和風速，避免直接對準元件中心加熱，以免元件內部過熱損壞。

加熱時間也要嚴格控制，一般在10至30秒之間，具體時間根據元件的大小和引腳數量而定。當觀察到焊錫開始熔化時，迅速用鑷子將元件夾起，從電路板上移除。如果需要保留元件，在加熱和移除元件的過程中要格外小心，盡量縮短加熱時間，減少對元件的熱沖擊。元件拆除后，使用烙鐵清理焊盤上殘留的焊錫，確保焊盤干凈、平整，以便后續進行新元件的焊接。在清理焊盤時，可以使用銅質吸錫帶輔助清理，使焊盤更加整潔。

smt貼片加工元件拆焊技術圖

四、元件拆焊前的準備工作技術要求

1. 環境要求

1.1. 溫度與濕度控制

拆焊工作應在溫度控制在25±5℃，濕度控制在40%-60%RH的環境中進行。適宜的溫度能夠確保焊接材料的性能穩定，避免因溫度過高導致元器件過熱損壞，或因溫度過低影響焊料的流動性。而合適的濕度則可防止?jié)穸冗^(guò)高引起焊接問題，如焊點氧化、虛焊等，同時降低靜電產生的風險，防止靜電對電子元器件造成損傷。

1.2. 清潔度要求

工作區域必需保持干凈、無塵?；覊m和異物可能會在拆焊過程中落入焊點或元器件引腳之間，導致短路等問題，因此工作臺上應鋪設防靜電桌墊，并定期進行清潔，使用吸塵器或?qū)Ｓ玫那鍧嵐ぞ咔宄覊m，此外操作人員在進入工作區域前，應穿著干凈的工作服和工作鞋，避免將外部的灰塵帶入工作環境。

1.3. 防靜電措施

靜電對電子元器件的危害極大，可能會瞬間擊穿芯片、損壞電路板。為了防止靜電損傷，工作區域應配備完善的防靜電設施。操作人員必需佩戴防靜電手環，并確保手環與接地系統良好連接，使人體靜電能夠及時導除，同時使用的工具如烙鐵、鑷子、吸錫器等也應具有防靜電功能，且放置在防靜電工具架上。工作臺上的所有設備和儀器都要進行良好的接地處理，定期檢測接地電阻，確保其符合標準要求。

2. 工具與設備準備

2.1. 熱風戧

熱風戧是SMT元件拆焊的常用工具之一，適用于多種類型元件的拆焊。在選擇熱風戧時，應考慮其溫度控制精度、風速調節范圍以及熱風噴嘴的種類。溫度控制精度應在±10℃以?xún)?nèi)，能夠精確地將溫度調節到適合不同元件拆焊的范圍，通常為200℃至400℃之間。風速調節范圍要適中，既能保證足夠的熱量傳遞，又不會因風速過大吹跑周邊的小元件。

熱風噴嘴應根據元件的大小和形狀選擇合適的型號，如對于小型貼片元件，可使用細口徑的噴嘴，以集中熱量；對于較大尺寸的元件或引腳密集的元件，則需要使用較大口徑或特殊形狀的噴嘴，確保能夠均勻地加熱元件的各個引腳。在使用熱風戧前，要對其進行校準，確保溫度顯示準確，同時檢查熱風戧的發熱絲是否正常，風道是否暢通，避免在使用過程中出現故障。

2.2. 烙鐵

烙鐵主要用于對一些引腳較少、熱容量較小的元件進行拆焊，以及在拆焊后對焊盤進行清理和修復。應選擇恒溫烙鐵，其溫度穩定性好，能夠根據不同的焊接需求精確設定溫度。烙鐵的功率一般在20W至60W之間，對于SMT貼片元件拆焊，30W左右的烙鐵較為常用。

烙鐵頭的形狀也很關鍵，常見的有尖頭、扁頭、圓頭和刀頭，不同形狀的烙鐵頭適用于不同類型的焊點和元件引腳，如尖頭烙鐵頭適用于焊接和拆卸小型元件的細引腳，扁頭烙鐵頭則更適合處理較大尺寸的焊點和引腳。在使用烙鐵前，要對烙鐵頭進行清潔和上錫處理，確保烙鐵頭能夠良好地傳熱和焊接，同時定期檢查烙鐵的電源線是否破損，防止發生觸電事故。

2.3. 吸錫器

吸錫器用于在焊點熔化后迅速吸走熔化的焊錫，以實現元件與電路板的分離。吸錫器分為手動和電動兩種類型。手動吸錫器結構簡單，操作方便，但吸力相對較小，適用于一些焊錫量較少的焊點。電動吸錫器吸力大，吸錫速度快，效率高，特別適合處理引腳較多、焊錫量大的元件拆焊。

在選擇吸錫器時，要注意其吸力大小和吸錫嘴的尺寸。吸力應能夠確保在焊點熔化后迅速將焊錫吸走，避免焊錫重新凝固。吸錫嘴的尺寸要與焊點和元件引腳相匹配，過大或過小的吸錫嘴都可能影響吸錫效果。使用吸錫器前，要檢查其活塞是否靈活，密封性能是否良好，確保吸錫器能夠正常工作。

2.4. 鑷子

鑷子用于夾持元件，在拆焊過程中協助將元件從電路板上取下，以及在焊接時輔助定位元件。應選擇防靜電、尖嘴且頭部較細的鑷子，這樣能夠方便地夾持小型貼片元件，并且在操作過程中不會對周?chē)脑斐蓳p傷。鑷子的尖偳要保持平整、光滑，避免在夾持元件時劃傷元件引腳或電路板焊盤。使用鑷子前，要檢查鑷子的開合是否靈活，如有卡頓或松動現象，應及時進行維修或更換。

2.5. 其他工具

除了上述主要工具外，還需要準備一些輔助工具，如銅質吸錫帶、清洗劑、放大鏡或顯微鏡、防靜電毛刷等。銅質吸錫帶可用于進一步清理焊盤上殘留的焊錫，它通過毛細作用將焊錫吸附在吸錫帶上，使焊盤更加干凈整潔。清洗劑用于去除電路板和元件表面殘留的助焊劑、油污等雜質，保證焊接質量。放大鏡或顯微鏡則可幫助操作人員更清晰地觀察焊點和元件引腳的情況，特別是在處理引腳密集的微小元件時，能夠提高操作的準確性。防靜電毛刷用于清掃電路板表面的灰塵和細小雜物，防止其對焊接產生影響。

3. 元件與電路板信息確認

3.1. 元件型號與規格識別

在進行拆焊前，必需準確識別待拆焊元件的型號和規格。這可以通過查看電路板的設計圖紙、元件的絲印標識以及產品的物料清單（BOM）來確定。不同型號和規格的元件，其引腳數量、間距、封裝形式以及耐受溫度等特性都有所不同，這些信息對于選擇合適的拆焊工具和確定拆焊工藝參數至關重要，如對于引腳間距較小的QFP（四方扁平封裝）元件和引腳數量眾多的BGA（球柵陣列封裝）元件，需要采用更加精細的拆焊工藝和特殊的工具，以確保在拆焊過程中不會損壞元件和電路板。

3.2. 元件位置與周邊電路分析

明確待拆焊元件在電路板上的具體位置，并仔細分析其周邊電路的布局和連接關系。了解元件與周?chē)渌g的距離、是否存在相互遮擋的情況，以及元件引腳與電路板上其他線路的走向。這有助于在拆焊過程中選擇合適的操作角度和方法，避免在加熱元件時對周邊的其他元件造成熱損傷，同時防止在移除元件時誤碰或損壞周邊的電路線路，如如果待拆焊元件周?chē)幸恍?duì)溫度敏感的元件，如塑料封裝的電解電容、熱敏電阻等，在拆焊時就需要采取適當?shù)母魺岽胧?，如使用隔熱膠帶或鋁箔將這些敏感元件覆蓋起來，以減少熱量的傳遞。

3.3. 電路板材質與層數了解

電路板的材質和層數也會對拆焊技術產生影響。常見的電路板材質有FR-4（玻璃纖維增強環氧樹脂）、CEM-3（復合環氧樹脂材料）等，不同材質的電路板其耐熱性能、機械強度等有所差異，此外電路板的層數越多，內部的電路布線就越復雜，在拆焊過程中需要更加小心謹慎，以免因過熱導致電路板內部的線路短路或斷路。對于多層電路板，在拆焊前可以通過查閱電路板的相關資料或使用專業的檢測設備，了解其內部的布線結構和各層之間的連接方式，以便在拆焊時能夠更好地控制加熱溫度和時間，確保拆焊過程的安全和可靠。

五、SMT貼片加工中七大焊接操作要訣

1. 烙鐵頭的保養藝術：焊接時烙鐵頭長期處于高溫狀態，表面易氧化形成隔熱層。專業SMT貼片加工廠要求操作員每焊接20個點，必需在濕潤的專用清潔海綿上擦拭烙鐵頭，保持熱傳導性能。

2. 熱傳遞的科學方法：避免用烙鐵對焊件施加壓力。根據元件形狀選用合適的烙鐵頭（鑿形、刀形、細尖頭），確保烙鐵頭與焊件形成面接觸而非點接觸，熱傳遞效率可提升300%。

3. 焊錫橋的巧妙應用：在烙鐵頭上保留微量焊錫形成“焊錫橋”，利用金屬液遠高于空氣的導熱效率，使焊件迅速達到焊接溫度。作為焊錫橋的錫量應控制在引腳間距的1/3以下，避免造成橋連。

4. 烙鐵撤離的精準角度：焊點形成后，烙鐵以45度角平穩撤離，此角度能確保焊點形成完鎂的彎月面形狀，避免出現拉尖或虛焊。

5. 凝固過程的絶對靜止：焊錫冷卻固化過程中（約2-3秒），任何震動都會導致“冷焊”或“虛焊”。使用鑷子固定的元件必需在焊點完全凝固后才能松開。

6. 焊錫用量的黃金比例：過量的焊錫不僅浪費材料，延長焊接時間，更易造成隱蔽的橋連短路。優質SMT貼片加工要求焊錫體積為焊盤面積的0.8-1.2倍，形成25-40度的接觸角為佳。

7. 拒絕烙鐵頭運載焊料：烙鐵頭溫度約300℃，直接用其運送焊料會導致助焊劑提前分解失效。正確方法是焊錫絲直接接觸焊點，通過烙鐵加熱熔化。

六、拆焊過程中的關鍵技術要求

1. 加熱溫度與時間控制

1.1. 溫度對元件和電路板的影響

在SMT元件拆焊過程中，加熱溫度是一個至關重要的因素。溫度過低，焊錫無法充分熔化，難以實現元件的拆除，并且可能會導致焊錫殘留，影響后續的焊接質量；溫度過高，則會對元件和電路板造成嚴重的損害。對于元件而言，過高的溫度可能會使元件內部的芯片燒毀、引腳與本體分離、塑料封裝變形等，從而導致元件永久性損壞。對于電路板來說，過熱可能會使電路板上的銅箔脫落、基板分層、內部線路短路或斷路等，嚴重影響電路板的電氣性能和機械強度，因此精確控制加熱溫度是確保拆焊成功的關鍵。

1.2. 不同元件的適宜拆焊溫度范圍

不同類型的元件由于其材質、封裝形式和耐受溫度的不同，適宜的拆焊溫度范圍也有所差異，一般對于常見的SMD電阻、電容、二極管等小型元件，拆焊溫度可控制在200℃至300℃之間；對于多引腳寬間距的集成電路等元件，拆焊溫度通常在250℃至350℃之間；而對于高引腳密度的BGA、QFP等元件，拆焊溫度一般在300℃至400℃之間。但這些溫度范圍并不是絶對的，具體的拆焊溫度還需要根據元件的實際情況、電路板的材質以及所使用的焊接材料等因素進行適當調整。在進行拆焊操作前，查閱元件的技術手冊或相關資料，獲取準確的溫度推薦值。

1.3. 加熱時間的合理把握

加熱時間同樣需要嚴格控制，過長的加熱時間會使元件和電路板長時間處于高溫環境下，增加損壞的風險；而過短的加熱時間則可能導致焊錫未充分熔化，無法順利拆除元件。在實際操作中，加熱時間應根據元件的大小、引腳數量、焊接情況以及所使用的加熱工具進行靈活調整。

以小型貼片電阻電容為例，使用烙鐵進行拆焊時，加熱時間一般控制在2 - 3秒，確保焊錫快速熔化后，迅速將元件取下；若使用熱風戧，加熱時間可適當延長至5 - 8秒，期間需不斷移動熱風戧，使元件引腳均勻受熱。對于多引腳的集成電路，使用熱風戧拆焊時，加熱時間通常在10 - 20秒，在這個過程中要時刻觀察焊錫狀態，當焊錫完全熔化呈現液態光澤時，及時用鑷子移除元件。對于BGA封裝元件，由于其焊點較多且分布在元件底部，加熱時間一般在15 - 30秒，并且需要嚴格按照預熱、升溫、回流、冷卻的溫度曲線進行操作，避免因局部過熱或加熱時間不當，導致BGA元件的錫球移位、虛焊等問題。

2. 拆焊操作手法規范

2.1. 熱風戧操作要點

使用熱風戧時，操作人員需保持正確的手持姿勢，將熱風戧與電路板呈45°夾角，距離元件約2 - 3cm，確保熱風能夠均勻覆蓋元件引腳。在加熱過程中，熱風戧應作環形或Z字形緩慢移動，防止局部溫度過高。當元件引腳的焊錫開始熔化時，不要急于取下元件，可先暫停加熱1 - 2秒，讓焊錫充分浸潤，降低表面張力，然后再用鑷子輕輕夾住元件邊緣，平穩地將其從電路板上移除。對于一些貼片式的連接器，因其引腳較多且排列緊密，在拆焊時更要注意熱風戧的移動速度和溫度控制，避免因加熱不均勻，導致部分引腳焊錫未熔化，強行拆卸造成引腳斷裂或焊盤脫落。

2.2. 烙鐵操作規范

使用烙鐵拆焊時，烙鐵頭要與焊點充分接觸，確保熱量快速傳遞。對于兩個引腳的元件，可同時加熱兩個焊點；對于多個引腳的元件，應采用交替加熱的方式，避免因局部過熱損壞電路板或元件。在加熱焊點的同時，用吸錫器或吸錫帶及時吸除熔化的焊錫，使元件引腳與焊盤分離。在操作過程中，烙鐵頭在焊點上停留的時間不宜過長，每次不超過3秒，若一次未能成功拆除元件，需等待焊點冷卻后再進行下一次操作，防止電路板銅箔因反復高溫而脫落，如在拆卸貼片三極管時，由于其引腳較細，烙鐵頭應選擇較小的尖頭，以精準控制加熱范圍，避免影響周邊元件。

2.3. 鑷子使用技巧

鑷子在拆焊過程中主要用于夾持和移動元件，使用時力度要適中，過大會損壞元件引腳或封裝，過小則無法穩定夾持元件。在拆除元件前，應先用鑷子輕輕夾住元件，待焊錫熔化后，迅速、平穩地將元件提起。在放置新元件時，同樣需要借助鑷子將元件準確地定位到焊盤上，確保引腳與焊盤一一對應。對于一些微小的0201、0402封裝元件，鑷子的操作精度要求更高，可在放大鏡輔助下進行操作，防止元件掉落或引腳錯位。

3. 焊盤修復與清理技術

3.1. 焊盤清理方法

元件拆除后，焊盤上往往會殘留多余的焊錫、助焊劑殘留物以及其他雜質，這些殘留物會影響新元件的焊接質量，因此必需進行徹底清理。清理焊盤時，可使用吸錫帶配合烙鐵，將吸錫帶覆蓋在殘留焊錫的焊盤上，烙鐵加熱吸錫帶，通過毛細作用將焊錫吸附到吸錫帶上。對于頑固的助焊劑殘留物，可使用專用的清洗劑，如酒精、洗板水等，將清洗劑滴在焊盤上，然后用防靜電毛刷輕輕刷洗，用干凈的無塵布擦拭干凈。在清洗過程中，要注意避免清洗劑流入電路板的縫隙或孔洞中，腐蝕電路板內部線路。

3.2. 焊盤修復要求

若在拆焊過程中，因操作不當導致焊盤銅箔翹起、脫落或損壞，需要對焊盤進行修復。對于輕微翹起的銅箔，可使用鑷子小心地將其復位，然后在銅箔表面涂抹少量助焊劑，用烙鐵輕輕加熱，使銅箔與電路板重新貼合。如果銅箔已經脫落，可采用飛線的方法進行修復，即使用細導線將斷點兩端連接起來，實現電路的導通。在進行飛線操作時，導線的選擇要與原線路的規格相匹配，焊接點要牢固，避免出現虛焊現象。對于大面積損壞的焊盤，則需要重新制作焊盤，可使用銅箔膠帶或通過化學沉銅等專業方法進行修復，但這種修復方式對技術要求較高，一般由專業人員操作。

4. 質量檢驗與控制

4.1. 目視檢查

完成元件拆焊和新元件焊接后，首先要進行目視檢查。檢查新元件的型號、規格是否與原元件一致，安裝位置是否準確，引腳是否與焊盤完全對齊。觀察焊點的外觀，合格的焊點應呈圓錐形，表面光滑、明亮，無虛焊、橋接、拉尖等缺陷。對于BGA封裝元件，還需借助放大鏡或顯微鏡檢查底部焊點的焊接情況，查看是否存在焊球缺失、虛焊等問題，同時檢查電路板焊盤是否完整，有無銅箔脫落、燒蝕等現象，周邊元件是否因拆焊過程受到損傷。

4.2. 電氣性能測試

目視檢查合格后，還需要對電路板進行電氣性能測試，確保電路功能正常。使用萬用表測量元件引腳之間的電阻、電壓等參數，判斷元件是否正常工作，電路是否存在短路、斷路等問題。對于一些復雜的電路系統，可使用示波器、邏輯分析儀等專業設備進行信號測試，檢查信號的波形、頻率、幅值等是否符合設計要求。若在測試過程中發現問題，應及時分析原因，可能是元件焊接不良、元件本身?yè)p壞或電路板其他部分存在故障，需要重新進行檢查和修復。

成功的SMT拆焊需把握幾個關鍵要點：目標明確（僅拆目標元件）、精準加熱（工具、溫度、位置精準）、保護焊盤（避免過熱、機械損傷）、防止連錫/橋接（及時吸除多余焊錫）。

特別注意：避免長時間集中加熱同一區域；拆焊多引腳元件時，確保所有引腳焊錫均熔化再取件；警惕塑料元件（如連接器、插座）的耐溫極限；拆焊后務必進行焊盤狀態檢查和清潔。對復雜或高價值板卡，建議由經驗豐富的技術人員操作。

七、現代SMT貼片加工中的拆焊技術革新

前沿的SMT貼片加工廠正融合大數據分析和人工智能技術革新拆焊工藝：

1. 回流焊溫度曲線的智能優化

通過收集印刷壓力、印刷速度、回流溫度和時間等關鍵參數歷史數據，建立回歸模型分析各參數對焊接質量的影響，找出回流溫度曲線，從源頭減少焊接缺陷。

2. 預測性維護系統

高偳貼片機配備傳感器實時監測設備狀態。通過分析設備日志數據，機器學習模型可預測焊嘴磨損、加熱器老化等故障，在問題發生前主動維護，保持設備拆焊性能。

3. 視覺輔助拆焊系統

整合高分辨率光學檢測（AOI） 與熱風返修設備，自動識別焊點狀態，生成三維熱圖，智能調節各區域加熱溫度，實現“不同焊點差異化加熱”，避免熱敏感元件損傷。

在SMT貼片加工領域，元件拆焊技術是保障產品質量和維修效率的重要環節。從拆焊前對環境、工具、元件與電路板信息的細致準備，到針對不同類型元件的精準拆焊操作，再到拆焊過程中對溫度、時間、操作手法的嚴格把控，以及拆焊后的焊盤修復、質量檢驗，每一個步驟都蘊含著諸多技術要求，這些要求環環相扣，共同構成了完整且專業的SMT貼片加工元件拆焊技術體系。

自動化拆焊設備將得到更廣泛的應用，這些設備通過精密的機械結構和先進的視覺識別系統，能夠自動識別元件位置、類型，并精確控制加熱溫度和時間，實現高效、精準的元件拆焊，大大提高生產效率和焊接質量，同時降低人工操作帶來的誤差和風險，此外人工智能技術也將融入到拆焊技術中，通過機器學習算法，分析大量的拆焊數據，優化拆焊工藝參數，實現智能診斷和預測，提前發現潛在的焊接問題，并給出解決方案。

在材料方面，新型焊接材料和助焊劑的研發將不斷推進，這些材料將具有更好的熱穩定性、潤濕性和導電性，有助于提高拆焊的成功率和焊接質量，同時環保型焊接材料的應用也將成為趨勢，以滿足日益嚴格的環保要求。

八、為什么說元件拆焊是SMT貼片加工的“隱形門檻”？

要理解拆焊技術的重要性，得先回到SMT貼片加工的全流程。從錫膏印刷、元件貼裝到回流焊接，每個環節都可能出現偏差：可能是錫膏量過多導致的連錫，可能是貼裝偏移引發的短路，也可能是BGA芯片虛焊造成的功能異常。這些問題的解決，都要落到“拆焊”這一步——既要精準移除問題元件，又要小化對PCB和周邊元件的損傷。

某頭部手機廠商的質量報告中曾提到：因拆焊不當導致的PCB分層、BGA焊球損傷案例，占返修不良品總數的37%。這意味著，即便SMT貼片加工的前道工序合格率高達99.9%，拆焊環節的一個失誤，也可能讓整批產品的良率跌至99%以下。更關鍵的是，隨著電子元件向微型化（如0201、01005封裝）、高集成化（如系統級封裝SiP）發展，拆焊的技術難度呈指數級上升——傳統的手工烙鐵已無法應對，必需依賴精密設備和標準化工藝。

對SMT貼片加工廠而言，元件拆焊能力直接決定了“服務半徑”：小到消費電子客戶的樣品返修，大到汽車電子廠商的批量返工，能否穩定完成高難度拆焊，往往是客戶選擇合作的關鍵指標。這也解釋了為何頭部加工廠會將拆焊技術納入“核心技術體系”，甚至設立獨立的返修實驗室。

九、百千成電子您值得信賴的SMT貼片加工合作伙伴

百千成電子，您身邊的SMT貼片加工專家！在深圳電子制造核心區域，百千成電子憑借十五年SMT貼片加工經驗，建立起完善的精密拆焊技術體系。

1. 公司配備：

1.1. 德國進口全自動熱風返修工作站，精度達±0.01mm。

1.2. 美國回流焊實時溫度分析系統。

1.3. 防靜電恒溫焊接臺組成的專業返修流水線。

1.4. IPC認證三級標準的技術團隊。

百千成電子深刻理解，在高偳SMT貼片加工中，優秀的拆焊能力與精密貼裝技術同等重要。公司采用預防為主，精準返修為輔的理念。

通過：

2.1. DFM可制造性分析：在新產品設計階段即評估拆修可行性

2.2. SPI/AOI 雙檢測系統：實時發現焊接缺陷

2.3. 模塊化熱管理：返修區域與主生產線熱隔離

2.4. ESD全程防護：確保敏感元件拆裝安全

我們處理的不僅是焊點，更是客戶對我們的信任，百千成電子技術總監強調，每個返修操作都遵循醫療器械級的標準，即使簡單的電阻拆換，也執行25項質量控制點。

百千成電子現面向深圳及周邊地區承接：

3.1 高密度 SMT貼片加工。

3.2 精密BGA拆裝服務。

3.3 小批量多品種PCBA生產。

3.4 急難件返工與故障分析。

3.5 拆焊操作完成后，李工將主板放入X射線檢測設備。屏幕上清晰顯示，新?lián)Q的BGA芯片下每個焊點都形成完鎂的環形，焊接高度一致，氣泡率低于5%，完全達到航空級質量標準。

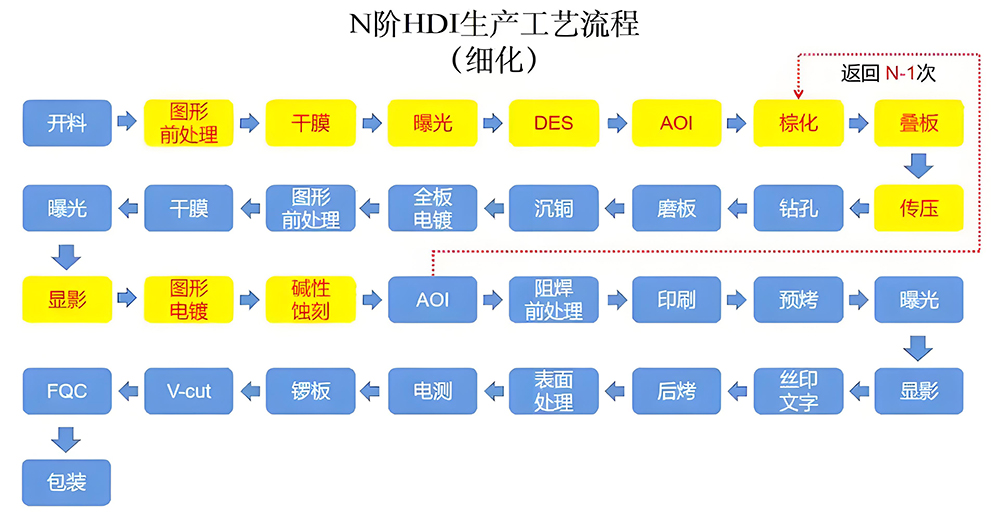

smt貼片加工元件拆焊技術流程

smt貼片加工元件拆焊技術要求有哪些？SMT元件拆焊的核心在于精準的溫度與工具控制。必需選用合適的工具，如熱風戧（溫度、風速精確可調）、烙鐵（尖頭或特殊頭）、吸錫器或吸錫線。溫度設定尤為關鍵，需依據元件類型（如QFP、BGA、阻容件）、焊錫熔點和PCB耐溫性綜合設定，避免溫度過高損傷元件或PCB焊盤，過低則無法有效熔化焊錫。熱風戧需保持均勻移動，避免局部過熱；烙鐵接觸時間要短，防止熱累積。整個過程需在防靜電環境下進行。
