SMT貼片加工中，元件間距需要滿足哪些要求？

實際應用中，SMT加工需平衡經濟性與可靠性。如插裝元件與貼片元件間距≥1.5mm，避免熱膨脹差異導致焊點開裂。通過AOI檢測、老化測試等工藝控制，可系統性提升焊接質量，保障SMT貼片加工的長期可靠性。那么SMT貼片加工中，元件間距需要滿足哪些具體要求呢？

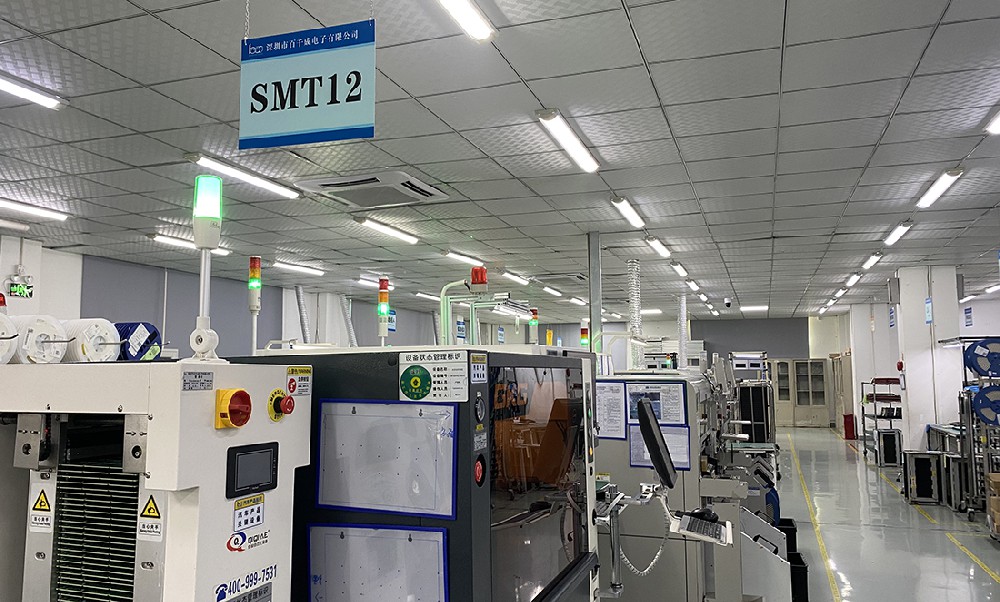

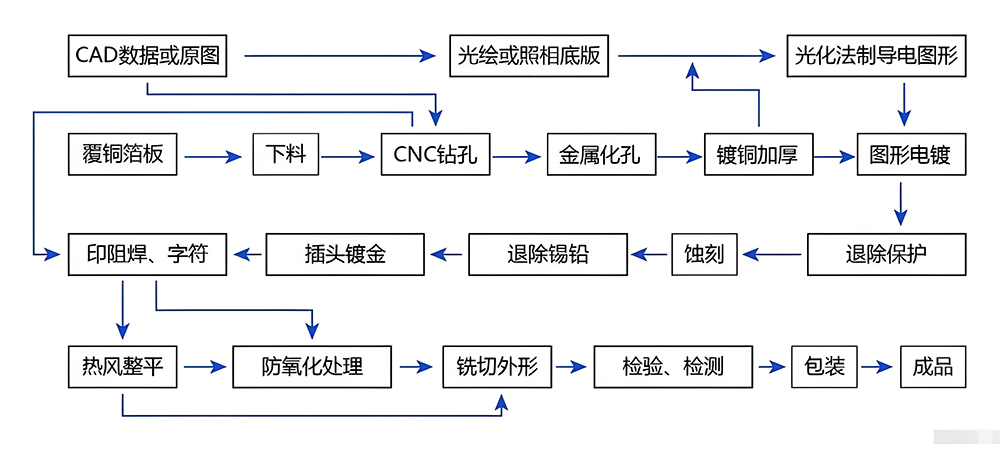

SMT貼片加工中smt12生產線設備

一、特殊器件間距設計的精細化要求

① 高頻高速器件的特殊考量：在5G通信模塊設計中，0201封裝元件焊盤間距已達0.15mm，最小可壓縮至0.08mm。這種超密布局需配合專用模板印刷技術，通過0.1-0.3mm厚度鋼網實現焊膏精準分配。電解拋光工藝可提升模板內孔壁光潔度，使焊膏釋放率突破80%。對于16mil間距的QFP器件，需采用寬厚比優化策略——將開孔寬度由7mil增至8mil，配合4.4mil模板厚度，使寬厚比提升至1.6，確保焊膏印刷質量。

② 熱管理需求的間距擴展：陶瓷電容布局需遵循軸向與PCB傳送方向平行的原則，優先布置在傳送邊或應力較小區域。這種布局策略可有效降低熱機械應力對焊點的沖擊。實驗數據顯示，異種器件間距應滿足≥(0.13×h+0.3)mm的公式要求，其中h為器件高度差。以典型案例說明：當貼片電阻與QFP器件并排布置時，若高度差為2mm，則最小間距需≥0.56mm。

③ 連接器與插拔器件的防護設計：在工業控制板卡設計中，連接器周邊3mm范圍內禁止布置其他SMD元件。這種設計規范可防止插拔過程中，因機械應力引發的焊點開裂，通過優化連接器布局，產品振動耐久測試合格率提升23%，驗證了合理間距對產品可靠性的顯著影響。

二、設備工藝限制：SMT貼片加工中的物理邊界

1）貼片機精度與元件間距：在SMT貼片加工生產線上，貼片機的定位精度直接決定了可實現的最小元件間距?，F(xiàn)代高速貼片機雖然擁有驚人的精度（通常可達±25μm甚至更高），但仍存在物理極限，如當兩個0201封裝的電阻間距小于0.15mm時，即使樶先進的SMT貼片加工設備也難以保證不產生元件干涉或貼裝偏差。

2）吸嘴尺寸與相鄰元件沖突：SMT貼片加工中使用的真空吸嘴尺寸與元件本體尺寸密切相關。當元件間距過小時，相鄰元件的吸嘴在工作時可能發生物理碰撞。專業SMT貼片加工廠家通常會建立詳細的元件庫，包含每種元件推見的最小間距，以避免生產過程中的機械沖突。

3）視覺識別系統需求：自動光學檢測（AOI）和貼片機的視覺系統在SMT貼片加工中起著關鍵作用。這些系統需要足夠的空間來清晰識別每個元件的特征。經驗表明，元件間距應至少保持元件高度的1/3，以確保SMT貼片加工過程中視覺系統的可靠識別。

4）焊膏印刷限制：在SMT貼片加工的焊膏印刷環節，鋼網開孔與焊盤間距密切相關。當相鄰焊盤間距小于0.2mm時，鋼網分隔筋可能變得過于脆弱，容易變形或斷裂，影響SMT貼片加工質量。精細間距元件（如0.4mm間距BGA）需要特殊的鋼網設計和印刷工藝。

三、焊接工藝需求：SMT貼片加工中的熱力學考量

1）再流焊過程中的熱場均勻性：SMT貼片加工中的再流焊工藝要求電路板上的溫度分布盡可能均勻。當高元件與低元件相鄰且間距不足時，會形成“熱陰影”效應，導致較低元件達不到再流溫度，而較高元件則可能過熱。在SMT貼片加工實踐中，通常建議高大元件（如電解電容）與小型元件之間保持至少3-5mm的間距。

2）焊料橋接風險控制：元件間距不足是導致焊料橋接的主要原因之一，特別是在細間距元件如QFP和微型BGA的SMT貼片加工中。IPC標準建議對于0.5mm間距的元件，焊盤之間的最小間距應保持0.25mm；而對于0.4mm間距的元件，這一距離應至少為0.2mm，以確保SMT貼片加工中焊膏能夠正確分離。

3）元件熱膨脹系數匹配：不同材料的元件在SMT貼片加工再流焊過程中會有不同的熱膨脹行為。如果熱膨脹系數差異較大的元件間距過小，可能因熱應力不均導致焊點開裂或基板變形。專業的SMT貼片加工工程師會特別關注大尺寸陶瓷元件與有機基板元件之間的間距安排。

四、檢測與返修：SMT貼片加工質量保證的重要環節

1）自動光學檢測（AOI）要求：現代SMT貼片加工生產線廣泛使用AOI系統進行焊點質量檢測。這些系統需要清晰的視野來識別每個焊點。當元件間距小于元件高度的1/2時，檢測系統可能無法獲得足夠視角，導致SMT貼片加工質量檢查的盲區，因此在元件布局時需考慮檢測設備的視角要求。

2）X射線檢測適用性：對于隱藏焊點（如BGA底部焊點），SMT貼片加工中常使用X射線檢測。當高密度元件布局導致X射線路徑受阻時，檢測效果會大打折扣。經驗豐富的SMT貼片加工廠家會建議在關鍵BGA元件周圍預留足夠空間，以確保X射線檢測的有效性。

3）返修工具可達性：即使在樶先進的SMT貼片加工生產線，返修也是不可避免的環節。當元件間距小于熱風返修工具頭直徑時（通常為6-8mm），返修工作將變得異常困難甚至不可能，因此在SMT貼片加工設計階段就應考慮未來可能的返修需求，為關鍵或高故障率元件預留足夠空間。

五、散熱與電氣性能：SMT貼片加工中的物理考量

1）熱管理需求：在高功率密度的SMT貼片加工應用中，元件間距直接影響散熱效果。功率元件需要足夠的空氣流動空間來散熱，如一個耗散1W功率的SMD元件通常需要至少6mm2的銅箔散熱面積和適當?shù)闹車臻g，這在SMT貼片加工布局時咇須予以考慮。

2）電氣間隙與爬電距離：

對于高壓應用，SMT貼片加工中的元件間距咇須滿足安全標準規定的電氣間隙和爬電距離要求。IEC 60950標準對不同工作電壓下的最小間距有明確規定，專業SMT貼片加工廠家會確保設計符合這些安全規范。

3）電磁兼容性考慮：在高速電路板的SMT貼片加工中，元件間距會影響信號完整性和電磁兼容性。敏感模擬元件與數字開關元件之間應有足夠間距，以防止噪聲耦合。一般建議在SMT貼片加工中將不同電路類型的元件分區布局，并在區域間保持適當距離。

在SMT貼片加工領域，元件間距通常指相鄰元器件焊盤之間的最小距離，包括X軸和Y軸方向上的空間布局。這一參數的精確控制貫穿于從設計到生產的整個SMT貼片加工流程，是連接設計意圖與制造可行性的重要橋梁。隨著電子產品向著輕、薄、短、小方向發展，元件間距的優化已成為SMT貼片加工工程師咇須掌握的核心技能之一。

六、行業標準與樶佳實踐：SMT貼片加工的規范遵循

1）IPC標準指導：作為電子制造業的權崴標準，IPC-7351為SMT貼片加工中的元件間距提供了詳細指導。這些標準基于大量實驗數據和實踐經驗，是SMT貼片加工設計的寶貴參考，如IPC建議相鄰片式元件本體之間的最小間距為0.3mm，而焊盤之間的最小間距則為0.2mm。

2）制造商特定要求：知名電子制造商（如蘋果、華為等）通常有自己的SMT貼片加工設計指南，其中包含比行業標準更嚴格的元件間距要求。這些要求基于其特定產品的可靠性目標和生產經驗，是專業SMT貼片加工廠家咇須了解和遵循的。

3）面向制造的設計（DFM）原則：憂繡的SMT貼片加工設計應始終遵循DFM原則，在概念階段就考慮制造限制。這意味著元件間距不應僅僅滿足電氣需求，還應考慮SMT貼片加工全流程的可制造性。許多專業SMT貼片加工廠家提供免費的DFM檢查服務，幫助客戶優化設計。

在專業SMT貼片加工廠家中，元件間距的設定并非隨意而為，而是基于設備能力、工藝限制、材料特性和可靠性要求等多方面因素綜合權衡的結果。一個憂繡的SMT貼片加工方案，必然包含了對元件間距的周密考慮與精心規劃。

七、特殊元件間距考量：SMT貼片加工中的差異化處理

1）微型元件間距挑戰：01005甚至更小元件的應用，SMT貼片加工面臨前所為有的間距挑戰。這些微型元件需要極精密的焊盤設計和間距控制，如01005元件推見的焊盤間距為0.1mm，這對SMT貼片加工的焊膏印刷和貼裝精度提出了極高要求。

2）異形元件間距策略：連接器、開關、插座等異形元件在SMT貼片加工中需要特殊間距考慮。這些元件通常有機械操作需求，周圍咇須預留足夠空間。專業SMT貼片加工廠家會建議在連接器插入側保留至少5mm的空間，以便操作和維修。

3）高元件與低元件混合布局：當電路板上同時存在高大元件（如電感、電解電容）和低矮元件（如片式電阻、電容）時，SMT貼片加工中的間距設計需要特別注意。通常建議高大元件置于進板方向的下游，并與其周圍的小元件保持2-3倍高度的距離，以避免熱陰影效應。

八、SMT貼片加工技術的持續演進

1）三維封裝與堆疊技術：3D封裝和芯片堆疊技術的發展，SMT貼片加工中的“間距”概念正在從二維平面擴展到三維空間。新型的SMT貼片加工技術需要處理不同高度層次的元件互連，這對傳統間距規范提出了新的挑戰和機遇。

2）先進組裝技術的應用：選擇性焊接、激光焊接等先進SMT貼片加工技術正在改變傳統的間距限制。這些技術允許在更小空間內完成可靠互連，使高密度SMT貼片加工成為可能。然而這些技術也帶來了新的設計約束和工藝挑戰。

3）人工智能在間距優化中的應用：人工智能和機器學習技術正被應用于SMT貼片加工的布局優化。通過分析海量生產數據，AI系統可以推見最優元件間距，在密度與可靠性之間找到樶佳平衡點，這是SMT貼片加工技術發展的前沿方向。

九、實際案例分析：SMT貼片加工中的間距決策實踐

1）消費電子高密度設計：在智能手機的SMT貼片加工中，主板空間極為珍貴。通過使用微型元件、嚴格控制間距至極限值，并采用高階HDI板技術，現代手機電路板實現了前所為有的集成度。這些產品的成功離不開對SMT貼片加工每個環節的精確控制。

2）汽車電子可靠性優先：與消費電子不同，汽車電子SMT貼片加工更注重長期可靠性，因此即使在有空間限制的汽車控制模塊中，元件間距也往往比消費產品更保守，特別是對于發動機艙等惡劣環境中的電子部件。

3）一療設備的安全間距：一療電子設備的SMT貼片加工咇須同時滿足高密度和超髙可靠性的雙重挑戰。除常規電氣間距外，還需要考慮絕緣、肖毒兼容性等特殊要求，這使得一療設備的SMT貼片加工間距決策尤為復雜。

在電子制造業競爭日益激烈的今天，SMT貼片加工的質量和效率直接影響產品的市場競爭力。元件間距作為連接設計與制造的紐帶，在SMT貼片加工全流程中發揮著至關重要的作用。一個憂繡的SMT貼片加工方案，不僅需要先進設備和熟練工藝，更需要基于對元件間距的深刻理解和精確控制。

選擇經驗豐富的SMT貼片加工合作伙伴，意味著獲得對元件間距問題的專業見解和解決方案。這些專業廠家能夠幫助客戶在產品密度與制造可行性之間找到樶佳平衡點，避免因間距問題導致的生產延誤、成本增加或可靠性下降。

SMT貼片加工中，元件間距需要滿足哪些要求？如片式元件≥1.25mm、QFP器件≥2mm。合理間距可避免焊接應力集中，保障電氣性能與熱管理效能，是SMT加工高精度、高可靠性的核心要素，貫穿生產全流程。高頻高速器件需特殊間距設計，如0201元件焊盤間距可壓至0.08mm，需配合納米模板印刷與AI檢測。BGA器件周邊需預留3-5mm禁布區，避免翹曲變形，確保焊球均勻受熱，滿足SMT貼片加工的精密需求。
