百千成SMT車間電子制造的核心陣地

百千成SMT車間配齊錫膏印刷機、高精度貼片機、回流焊等核心設備，能穩定貼裝01005級微小元器件，配合AOI、X-RAY檢測設備，SMT貼片加工精度可達微米級，良率穩定在99.9%以上，是電子產品實現小型化、高密度集成的關鍵生產單元，百千成SMT車間電子制造的核心陣地。

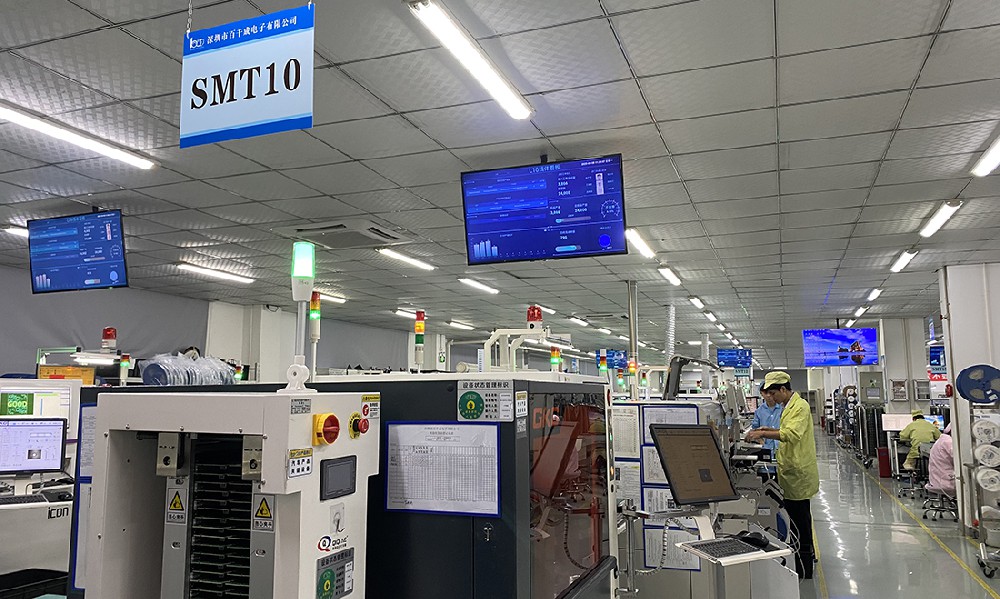

百千成SMT貼片車間圖

一、SMT車間的核心定位與技術基礎

百千成SMT車間是集設備、技術、人員、管理于一體的綜合性生產場所。SMT貼片加工作為SMT技術的核心應用，其本質是將無引腳或短引腳的表面組裝元器件（SMC/SMD）直接貼裝在印制電路板（PCB）表面，通過焊接實現電氣連接的過程，區別于傳統穿孔插件技術，無需對PCB板鉆插裝孔，大幅提升了電路組裝的密度與效率。

從技術屬性來看，SMT貼片加工是一項系統工程，涉及基板設計、元器件選型、設備調試、工藝優化等多個環節，而SMT車間的核心價值就在于將這些環節進行標準化、自動化的整合。它融合了精密制造、智能檢測、數字化管理的現代化生產單元，其技術水平直接影響SMT貼片加工的精度、良率與產能，如高精度貼片機，可實現01005封裝元器件的穩定貼裝，而智能化檢測設備則能實時監控焊接質量，這些都成為SMT車間實現高質量SMT貼片加工的關鍵支撐。

二、SMT車間的硬件構成：精密設備打造核心加工能力

根據功能可分為生產設備、檢測設備、輔助設備三大類，每一類設備都在工藝流程中承擔著不可或缺的角色，其精度與性能直接決定了SMT貼片加工的品質。

1）核心生產設備

1. 錫膏印刷機：作為SMT貼片加工的第壹道工序設備，錫膏印刷機的作用是將焊膏均勻漏印到PCB的焊盤上，為元器件焊接做準備。其核心技術在于印刷精度與重復性，高端全自動錫膏印刷機配備視覺對位系統，可實現±0.01mm的印刷精度，確保焊膏涂覆的均勻性，避免因焊膏過多或過少導致的虛焊、短路問題。

2. 貼片機：這是SMT車間的“核心心臟”，負責將表面貼裝元器件準確貼裝到涂有焊膏的PCB焊盤上。貼片機分為手動、半自動和全自動三類，現代規模化SMT車間多采用高速貼片機與高精度貼片機組合的方式，高速貼片機可實現每小時數萬片的貼裝速度，適用于電阻、電容等小型元器件；高精度貼片機則專注于BGA、QFP、QFN等復雜封裝元器件的貼裝，貼裝精度可達微米級。

3. 回流焊爐：完成元器件貼裝后，回流焊爐通過精準的溫度曲線控制，將PCB板加熱至焊膏熔化，冷卻后實現元器件與PCB的電氣連接?；亓骱笭t的關鍵在于溫度分區控制，一般分為預熱區、恒溫區、回流區和冷卻區，不同材質的PCB與元器件需要匹配不同的溫度曲線，否則易出現焊膏氧化、元器件翹曲、焊點開裂等缺陷，直接影響SMT貼片加工的可靠性。

2）質量檢測設備

1. AOI光學檢測儀：采用機器視覺技術，對焊接后的PCB板進行自動化檢測，可識別缺件、偏位、虛焊、橋接等焊接缺陷，是SMT貼片加工中實現100%質量篩查的關鍵設備。高端AOI設備還具備深度學習功能，能不斷優化檢測算法，提升缺陷識別率。

2. X-RAY檢測機：針對BGA、CSP等隱藏焊點的元器件，X-RAY檢測機可通過X射線穿透PCB板，清晰顯示焊點的內部結構，檢測是否存在空洞、虛焊等問題，是汽車電子、醫療電子等高可靠性領域SMT貼片加工的必備檢測設備。

3. SPI錫膏檢測儀：在錫膏印刷后使用，可檢測焊膏的厚度、面積和偏移量，提前發現印刷環節的缺陷，避免后續貼裝與焊接的浪費，進一步提升SMT貼片加工的良率。

3）輔助設備

除核心生產與檢測設備外，SMT車間還配備有首件檢測儀、返修工作站、分板機、鋼網清洗機、三防漆噴涂設備等輔助設備。其中，返修工作站用于對檢測出的不良品進行精準修復，分板機則將焊接完成的多聯PCB板分割為單個成品，這些輔助設備的配置完善度，直接影響SMT貼片加工的整體效率與成本控制。

百千成SMT車間電子加工圖

三、SMT貼片加工的核心工藝流程：標準化作業保障品質

SMT車間的SMT貼片加工遵循嚴格的標準化工藝流程，每一個環節的操作規范都直接影響樶終產品的質量，其核心流程可分為錫膏印刷、零件貼裝、回流焊接、檢測、返修、分板六大步驟，不同的產品類型還會在此基礎上進行工藝調整。

1）來料檢測與前期準備

在正式開始SMT貼片加工前，需對PCB板、元器件、焊膏等原材料進行嚴格檢測，確保其規格、品質符合生產要求，如PCB板需檢測焊盤平整度、鍍層質量，元器件需核對型號、封裝與批次，焊膏則需檢查保質期與粘度，這是避免后續加工缺陷的第壹道防線。

2）錫膏印刷

將PCB板固定在印刷機的工作臺上，通過鋼網將焊膏漏印到PCB的焊盤上。印刷過程中需控制印刷速度、刮刀壓力與鋼網間距，確保焊膏涂覆均勻，無少印、多印、偏移等問題。印刷完成后，需通過SPI檢測儀進行檢測，不合格的PCB板將被退回重新印刷。

3）零件貼裝

貼片機通過吸嘴吸取元器件，在視覺系統的引導下，將元器件精準放置到涂有焊膏的焊盤上。貼裝過程中需根據元器件的大小、封裝類型選擇合適的吸嘴與貼裝速度，對于微小元器件（如01005封裝），需采用高精度貼裝模式，避免元器件偏位或掉落。

4）回流焊接

將貼裝好元器件的PCB板送入回流焊爐，按照預設的溫度曲線進行加熱。預熱區將PCB板溫度提升至150℃左右，去除焊膏中的溶劑；恒溫區保持溫度穩定，使元器件與PCB板受熱均勻；回流區將溫度升至焊膏熔點（約217℃），使焊膏熔化并潤濕元器件引腳與焊盤；冷卻區則快速降溫，使焊點固化成型。整個過程需嚴格控制升溫與降溫速率，防止PCB板變形或元器件損壞。

5）質量檢測

焊接完成后，PCB板將依次經過AOI光學檢測、X-RAY檢測（針對復雜封裝）和功能測試。AOI主要檢測表面焊點缺陷，X-RAY檢測內部焊點質量，功能測試則驗證PCB板的電氣性能是否達標。檢測出的不良品將被標記并送入返修環節。

6）返修與分板

返修工作站通過熱風槍、烙鐵等工具，對不良品進行元器件更換或焊點修復，修復完成后需再次檢測，確保品質達標。合格的PCB板則通過分板機分割為單個成品，進入后續的組裝或包裝環節。

此外針對雙面貼裝、混裝等復雜產品，SMT貼片加工還會采用雙面回流焊、波峰焊結合回流焊等工藝，進一步拓展了SMT車間的生產能力。

四、SMT車間的環境與管理要求：精細化管控提升加工穩定性

SMT貼片加工對環境與管理的要求極為嚴苛，微小的環境變化或管理疏漏都可能導致加工缺陷，因此SMT車間需從環境控制、靜電防護、生產管理三個維度進行精細化管控。

1）環境控制

1. 無塵環境：SMT車間需達到萬級或十萬級無塵標準，空氣中的粉塵會附著在PCB板或元器件表面，導致焊點虛焊或短路。車間內配備高效空氣過濾器（HEPA），并定期對空氣潔凈度進行檢測。

2. 溫濕度控制：車間溫度需保持在23±3℃，相對濕度控制在40%-60%。溫度過高會導致焊膏提前氧化，溫度過低則影響焊膏的流動性；濕度過高易造成元器件吸潮，焊接時產生氣泡，濕度過低則易產生靜電。

3. 氣壓與通風：保持車間內微正壓，防止外部粉塵進入，同時配備通風系統，及時排出回流焊爐產生的廢氣，保障生產環境安全。

2）靜電防護（ESD）

電子元器件對靜電極為敏感，靜電放電可能導致元器件擊穿或性能衰減，因此SMT車間需建立完善的靜電防護體系。工作人員需穿戴防靜電服、防靜電手環，車間地面鋪設防靜電地板，設備與工作臺接地，元器件存儲與運輸采用防靜電包裝，從源頭避免靜電對SMT貼片加工的影響。

3）生產管理

1. 標準化作業：制定詳細的SOP（標準作業流程），明確每一道工序的操作規范、參數設置與質量標準，確保所有操作人員的作業一致性。

2. 設備維護：建立設備定期維護與校準制度，對貼片機、回流焊爐等核心設備進行日常保養與精度校準，避免因設備故障導致的生產中斷或品質問題。

3. 物料管理：采用MES系統（制造執行系統）對原材料、在制品、成品進行全程追溯，實現物料的批次管理與庫存管控，防止物料混用或過期。

4. 人員培訓：SMT貼片加工涉及精密設備操作與工藝優化，操作人員需經過專業培訓并考核合格后上崗，技術人員則需持續學習新技術、新工藝，提升車間的技術水平。

百千成證書

五、SMT貼片加工的技術優勢與行業應用：賦能電子產業多元化發展

SMT貼片加工憑借其獨特的技術優勢，已成為電子制造領域的主流工藝，廣泛應用于消費電子、工業電子、汽車電子、醫療電子等多個領域，推動了電子產品向小型化、高性能、高可靠性方向發展。

1）SMT貼片加工的核心優勢

1. 高組裝密度：SMT貼片加工無需在PCB板上鉆孔，元器件可直接貼裝在表面，且貼片元件的體積僅為傳統插裝元件的1/10左右，采用SMT技術后，電子產品體積可縮小40%-60%，重量減輕60%-80%，滿足了消費電子如手機、TWS耳機的微型化需求。

2. 高生產效率：SMT車間的自動化生產線可實現連續化、規?；a(chǎn)，一條標準SMT生產線日均產能可達5萬-10萬片PCB，是傳統人工插裝的20-50倍，大幅降低了生產成本，提升了企業的市場競爭力。

3. 高可靠性：SMT貼片加工的焊點與PCB板接觸面積大，抗振能力強，焊點缺陷率可控制在百萬分之幾以內，遠低于傳統插裝工藝。同時，SMT產品的高頻特性更好，減少了電磁和射頻干擾，適用于通信設備、雷達等高頻電子產品。

4. 成本優勢：SMT貼片加工節省了PCB板鉆孔、元器件引腳剪裁等工序，降低了材料與人工成本，同時自動化生產減少了人為失誤，進一步降低了返工成本，綜合成本可降低30%-50%。

2）SMT貼片加工的行業應用

1. 消費電子：手機、電腦、平板、智能穿戴設備等消費電子產品是SMT貼片加工的主要應用領域，其對小型化、高性能的需求推動了SMT技術的不斷升級，如01005超小型元器件貼裝、雙面高密度貼裝等工藝已在消費電子生產中廣泛應用。

2. 汽車電子：車載中控、電池管理系統（BMS）、自動駕駛傳感器等汽車電子產品對可靠性要求極高，SMT車間需采用耐高溫、抗振動的工藝與元器件，同時通過X-RAY檢測、老化測試等手段確保SMT貼片加工的品質，滿足汽車電子的嚴苛標準。

3. 醫療電子：血糖儀、監護儀、醫療影像設備等醫療電子產品對精度與穩定性要求苛刻，SMT貼片加工需在無塵、無菌的環境下進行，且元器件需符合醫療行業的認證標準，確保產品的安全性與可靠性。

4. 工業電子：PLC控制器、工業傳感器、變頻器等工業電子產品長期工作在復雜環境中，SMT貼片加工需采用三防漆噴涂等工藝，提升產品的防潮、防鹽霧、防霉能力，延長設備使用壽命。

從核心設備的精密化升級，到工藝流程的標準化管控，再到環境與管理的精細化要求，SMT車間的每一個環節都體現了電子制造的“工匠精神”。而SMT貼片加工作為核心工藝，憑借高組裝密度、高生產效率、高可靠性的優勢，已成為消費電子、汽車電子、醫療電子等領域不可或缺的生產手段，推動了電子產品向小型化、高性能、多元化方向發展。

在深圳這片電子制造的熱土上，深圳市百千成電子憑借專業的SMT車間配置與技術實力，成為深圳貼片加工領域的優質服務商。公司擁有12條SMT加工生產線、4條快速貼片打樣線，配備全自動錫膏印刷機、高精度貼片機、X-RAY檢測機等先進設備，可實現01005至2512封裝元器件的貼裝，處理1-16層基板。

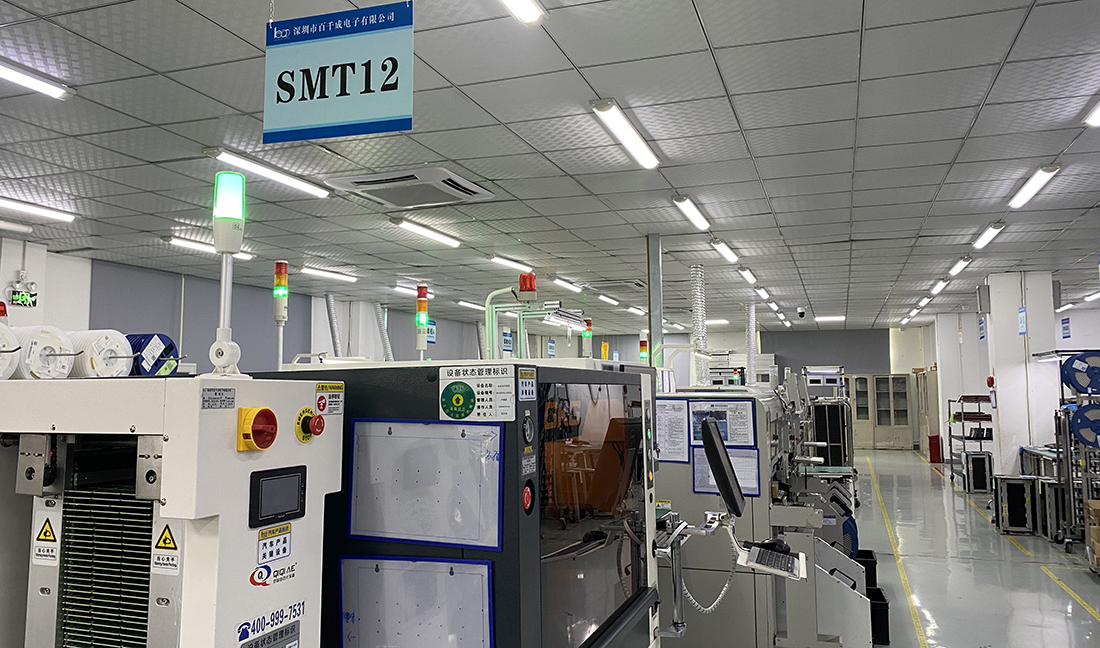

百千成SMT車間電子制造的核心陣地圖

百千成SMT車間電子制造的核心陣地，對環境與管理的要求近乎嚴苛：需維持萬級無塵、23℃±3的溫濕度，全流程靜電防護；搭配標準化SOP與MES系統，從來料檢測到成品分板，每環節都精準管控，這是SMT貼片加工能適配高可靠性場景的基礎保障。
